数据文件夹路径
最新版本数据存放路径
home/pi/tsimen-device/py/data
宁江设备数据存放路径
home/pi/.tsimen-device/py/data
我们的设备在现场水环境中运行时,如果发现异常,重新上电之后程序没有启动:
- 请立即断开电源,拔下计蒙插头。
- 将计蒙取出水面,擦干表面水渍。
- 晃一晃计蒙管体,如果有水流声证明计蒙管内进水。
- 如果没有水流声,请放在干燥的地面上平躺静置半小时,然后滚动管体查看地面上是否有水渗出。
- 如果底面没有水渗出,请再次插入计蒙插头,上电查看程序运行状态。
- 再次上电运行后如果还是没有启动,请立即断开电源,等待替换设备,如果设备还没到现场,请将计蒙放入水中但不要接电,否则很可能烧坏管内器件。
- 等待替换设备到场后替换设备,将异常的计蒙寄回公司。

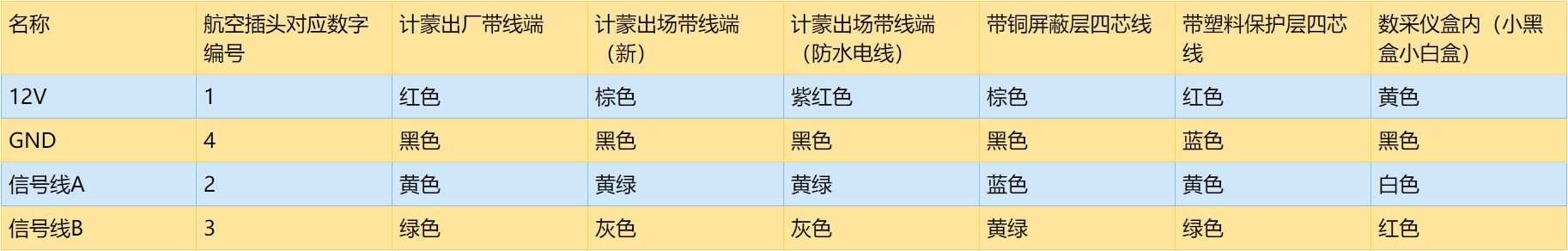

计蒙——数采仪段接线颜色及四根线对应的含义
按照如下图所示接线颜色一一对应即可。
VNC 账户注册
注意: 请使用公司邮箱注册,其他邮箱注册的绑定一概视为不可用

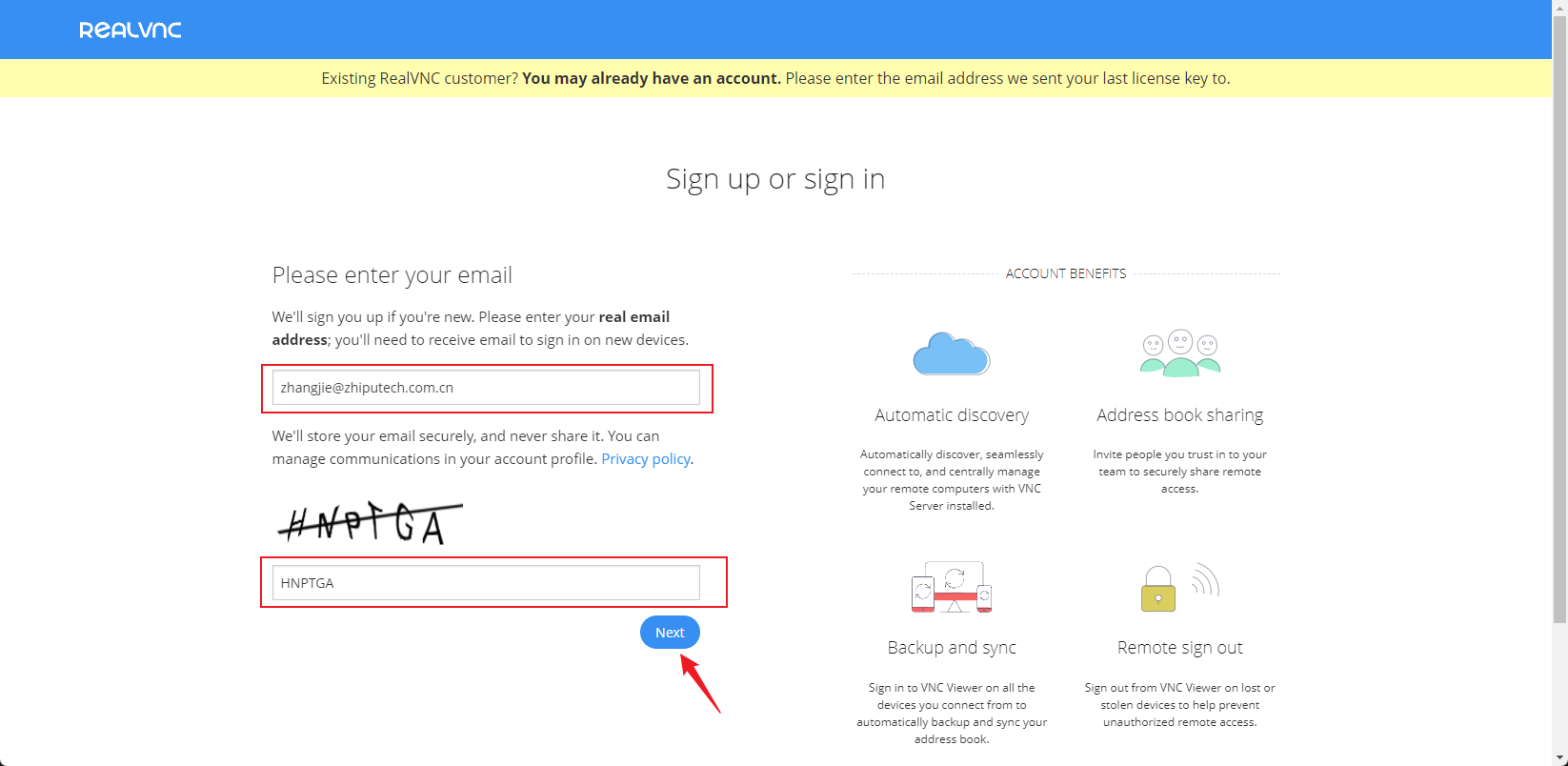

浏览器打开注册网址,如下图所示,填入想要注册的公司邮箱以及验证码,点击next:

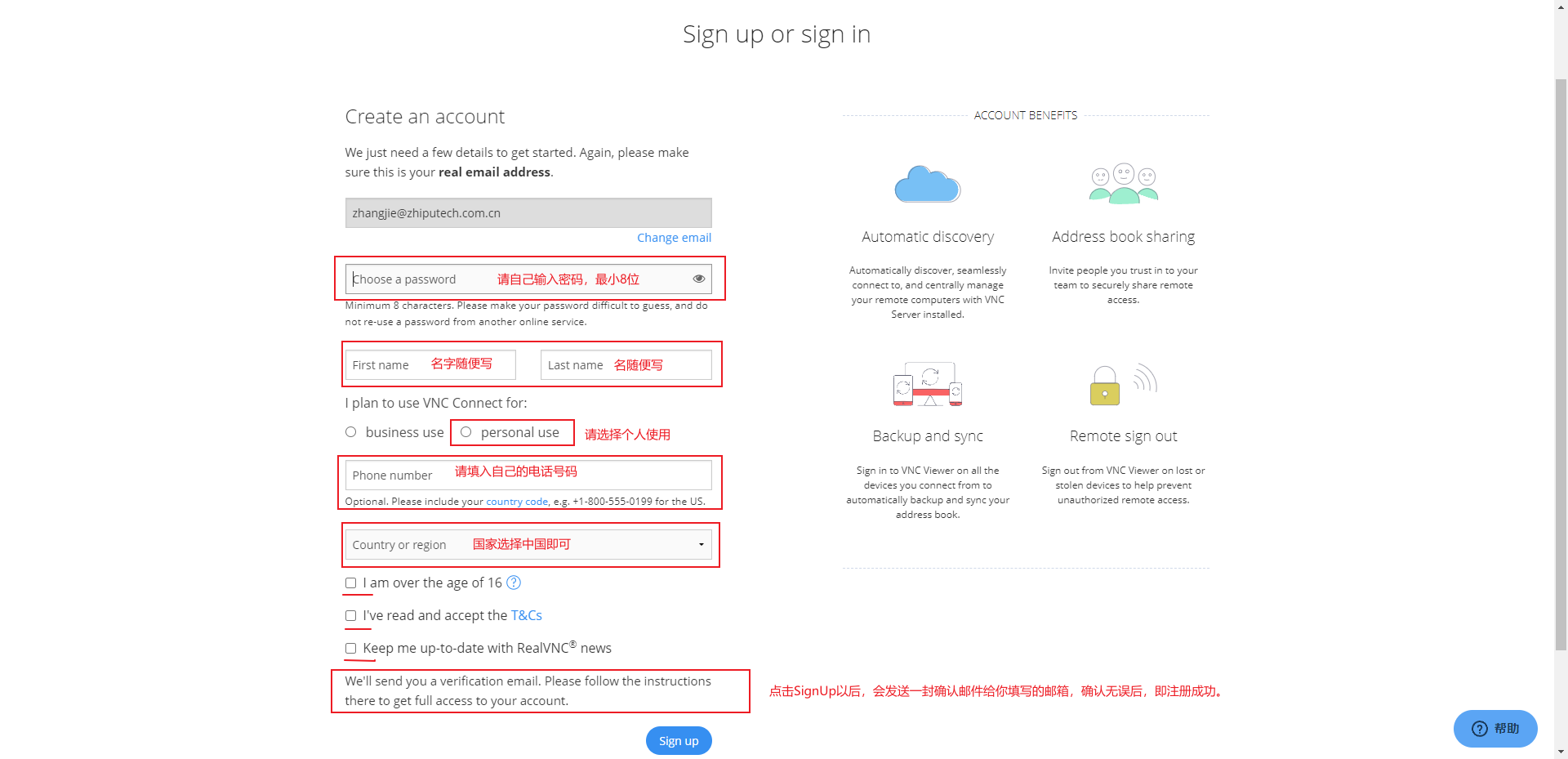

根据如下图片提示,填写信息,并点击 Sign Up ,然后等待邮件确认,即可完成 VNC 账号注册
树莓派系统绑定 VNC 远程账户
其中,第三步可能会没有,如果没有直接跳过,执行第四步即可。
如果队伍中数量已满 5 个。则不可继续添加新的绑定。

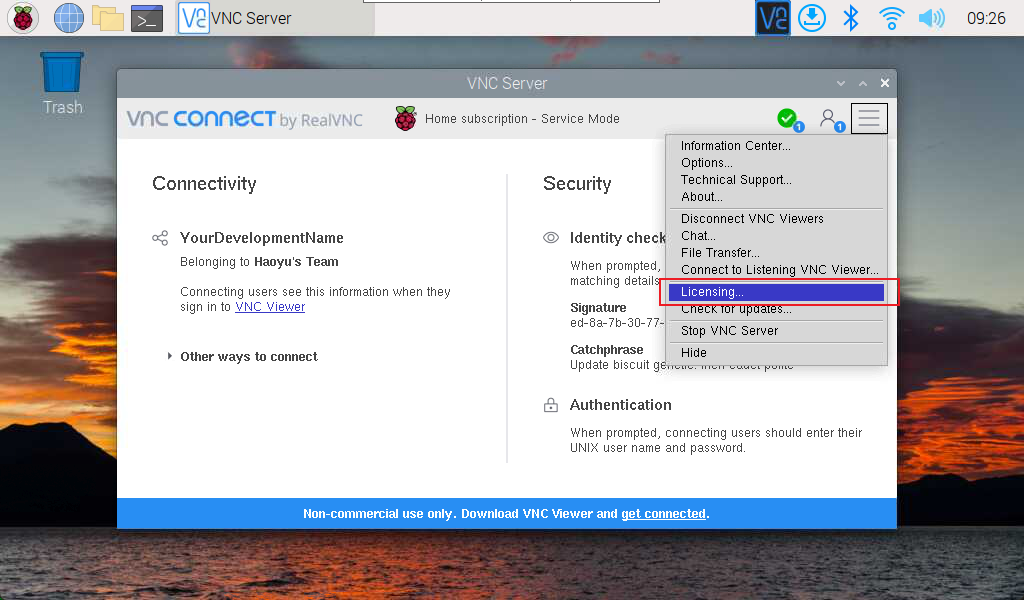

打开 VNC 软件,右上角单击设置按钮,在下拉栏列表中选择 Licensing :

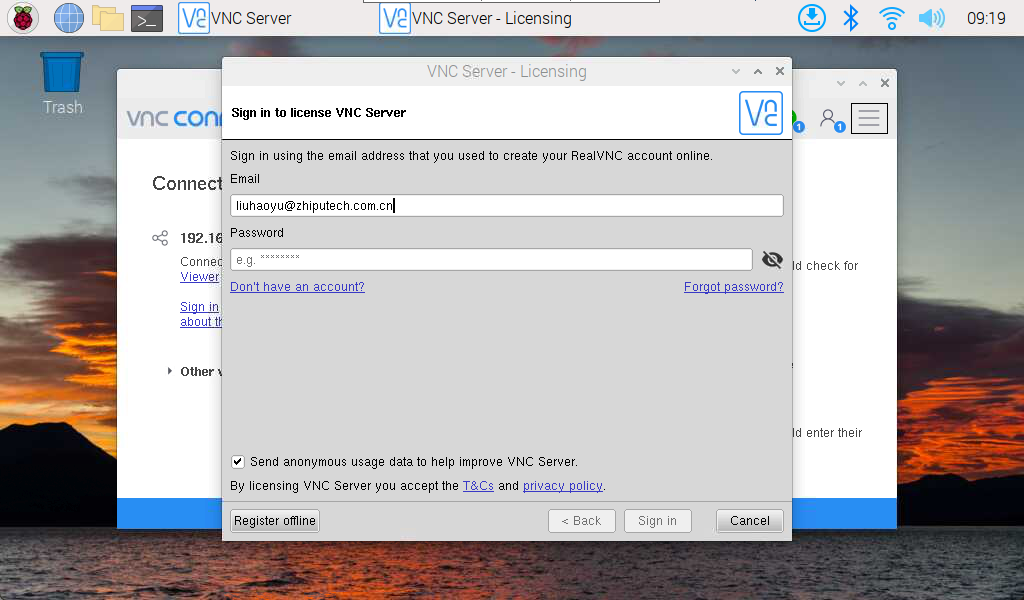

在弹出的窗口中,输入需要绑定的远程账户和密码:

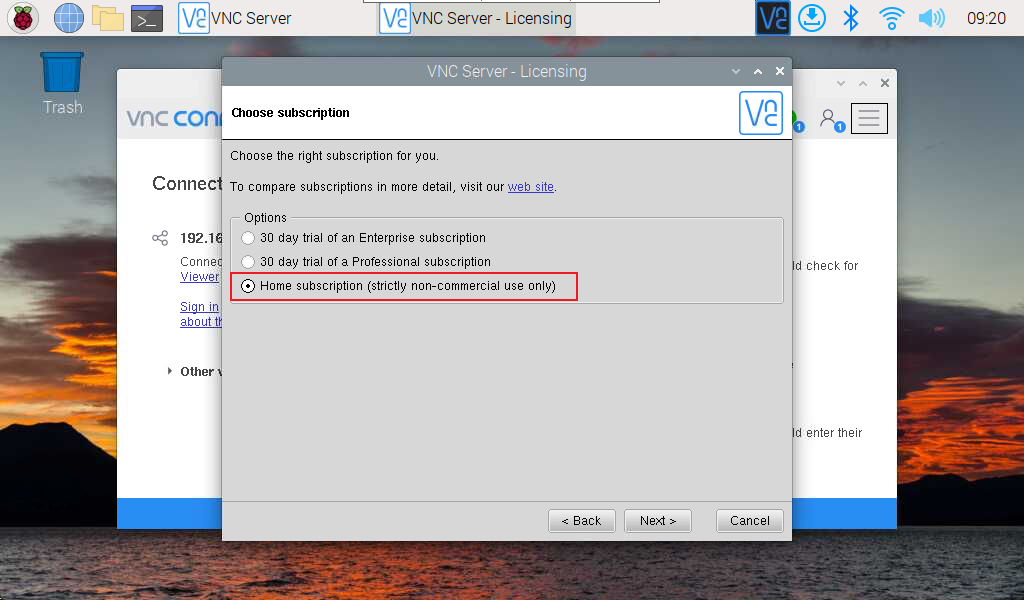

填写完后,点击 next 下一步,选择第三个 - 个人订阅(非商用模式):

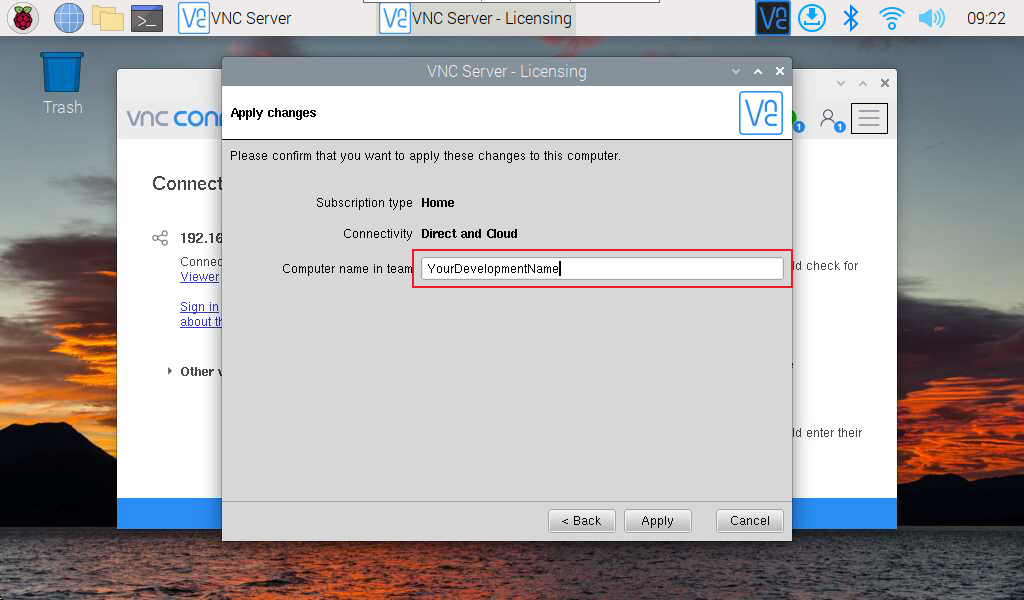

填写完后,点击 next 下一步,给你新的远程树莓派起一个别名(例如:项目名称_放置地点):

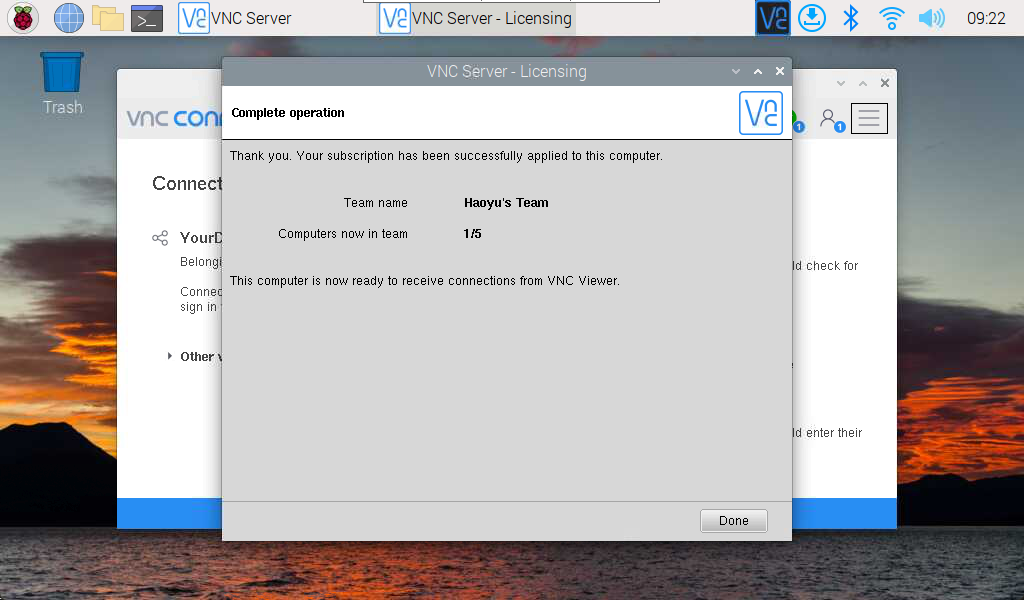

填写完后,点击 next 下一步,点击 done 完成绑定设置,等待 VNC 软件几秒刷新后,即可使用 VNC Viewer 测试远程连接情况:
查看 Tsimen1.0 日志运行状态
为的是查看 Tsimen1.0 目前的运行状况,是否有掉电、断线的情况。

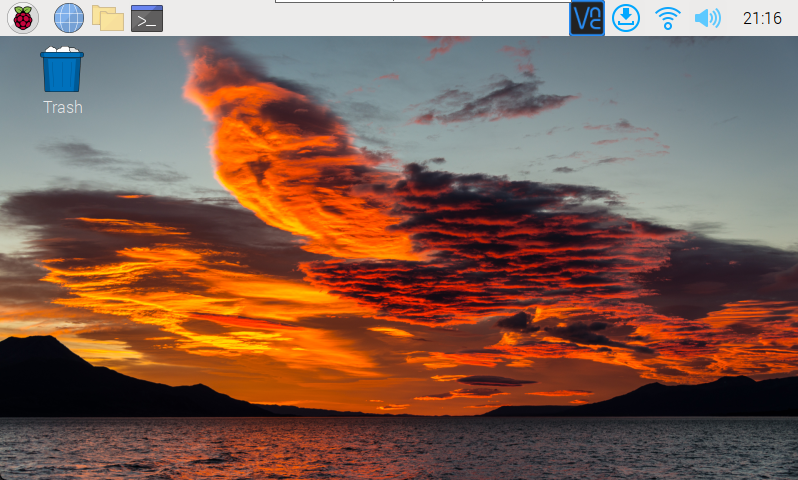

点亮树莓派屏幕。

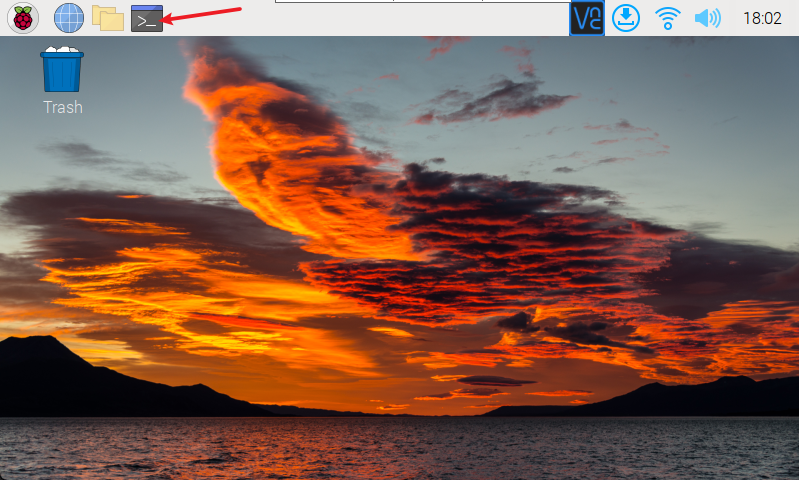

点击菜单栏终端按钮,打开命令行终端。

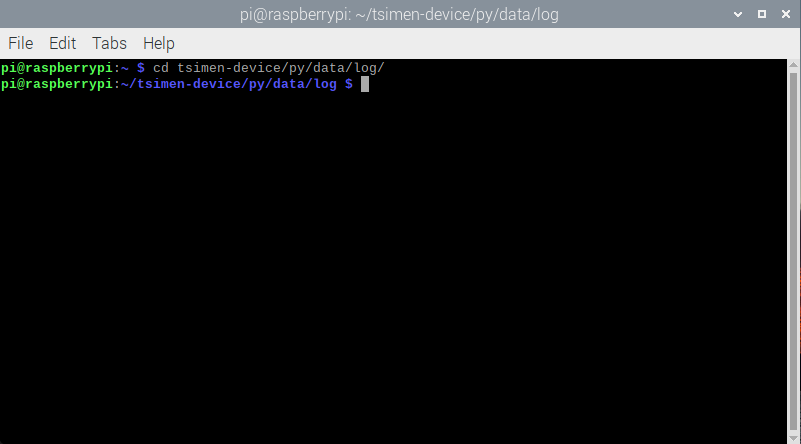

在弹出的终端窗口中进入如下路径:
1 | # 进入日志文件夹 |
检查当前路径(蓝色字段即为当前路径)无误后,输入:

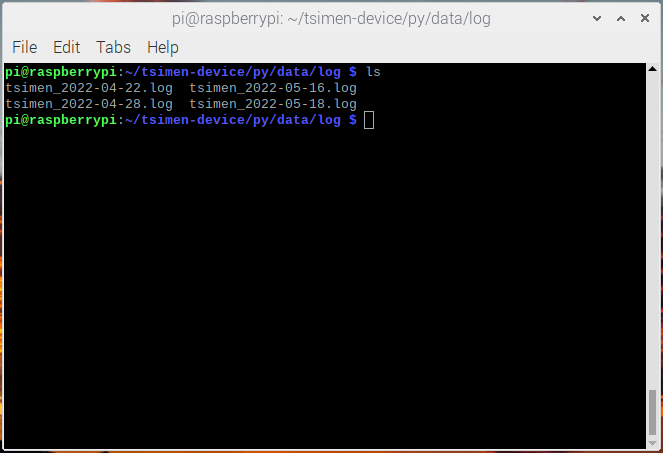

1 | # 查看日志文件夹下所有内容 |

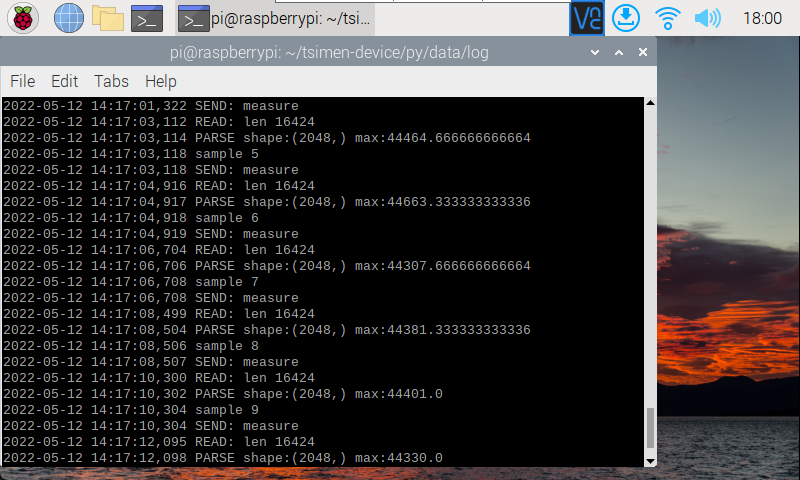

记住最新日期的日志文件,输入如下命令查看日志文件是否在实时更新:
1 | # 实时查看最新的日志文件 |
查看上位机(数采仪)程序运行状态

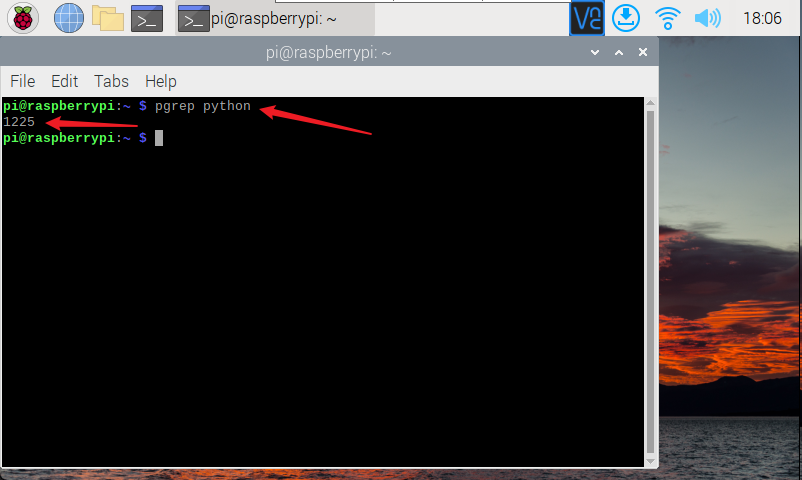

在终端窗口中输入 pgrep python :如果程序正常运行将显示一串随机整数;否则将 什么都不显示。
1 | pgrep python |
关闭/开启上位机(数采仪)程序

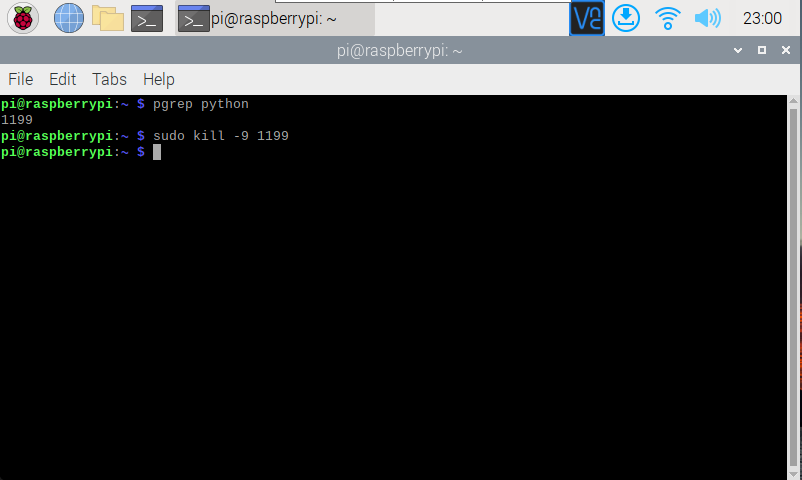

查看到上位机程序状态后,记住显示的整数串,输入如下指令强制关闭程序:
1 | sudo kill -9 1225 |

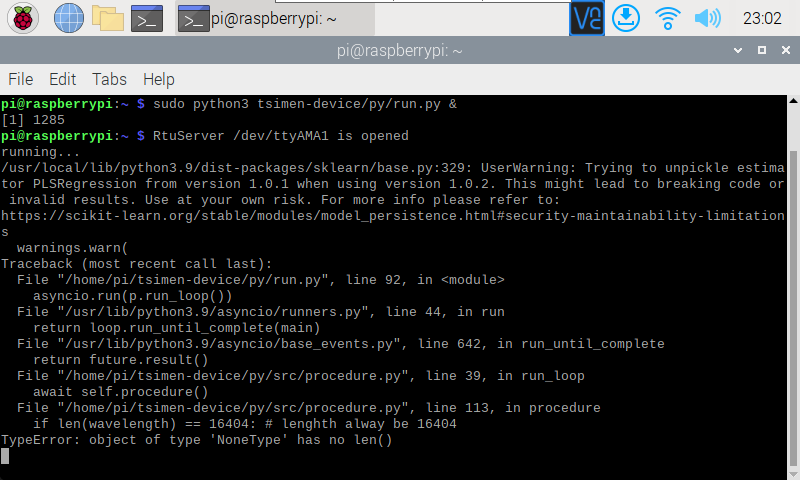

输入如下指令开启程序:
1 | sudo python3 /home/pi/tsimen-device/py/run.py & |
使用U盘(移动硬盘)拷贝数据

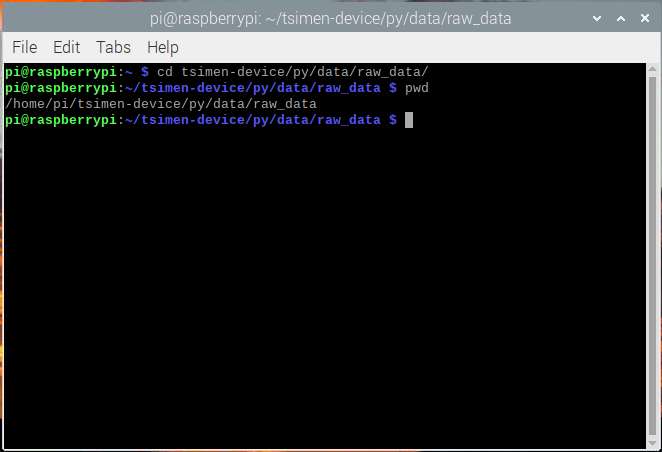

进入数据文件夹,并查看数据文件夹路径(终端窗口请不要关闭):
1 | #进入数据文件夹 |

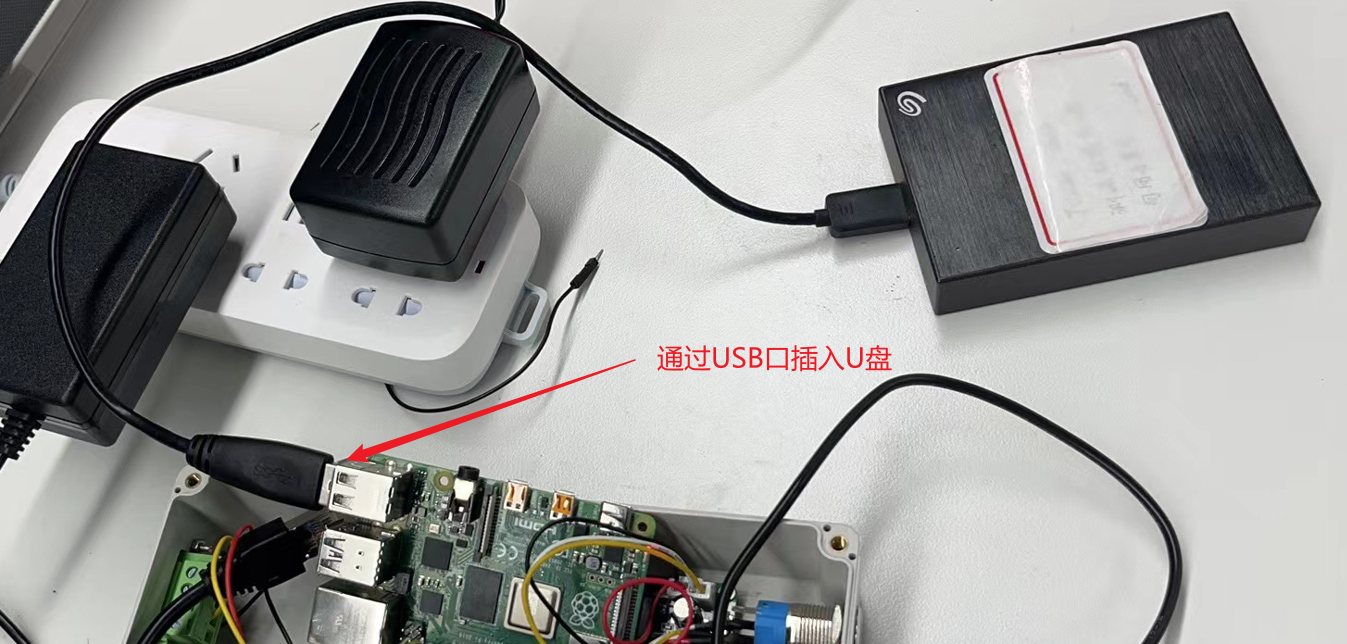

请准备一个U盘,将U盘通过USB口插入树莓派:

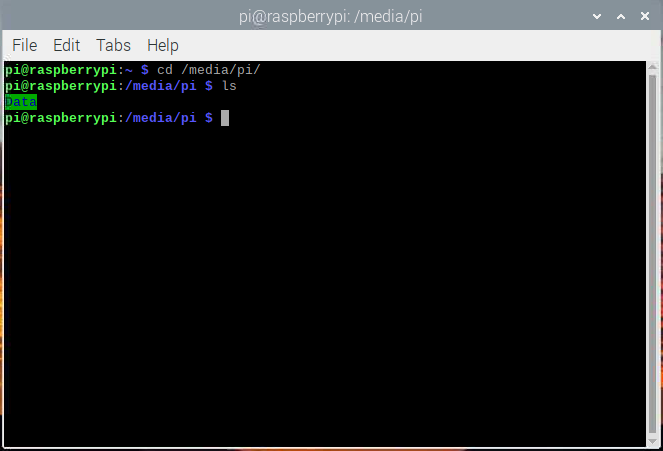

等待半分钟左右,重新打开一个新的终端窗口,查看是否接入U盘:
1 | #进入外设文件夹 |
如果没有显示U盘名字,请重复 2 3 步骤;

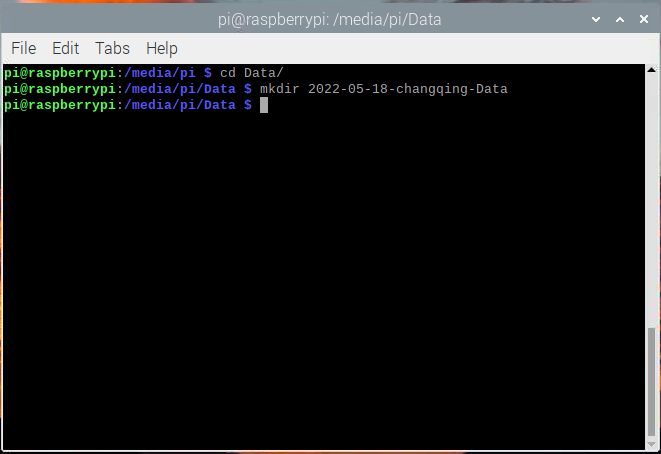

如果显示U盘名字,进入U盘后新建一个文件夹,并自行重命名(例如:时间-地点-Data,2022-05-18-changqing-Data)
1 | #进入U盘文件夹 |

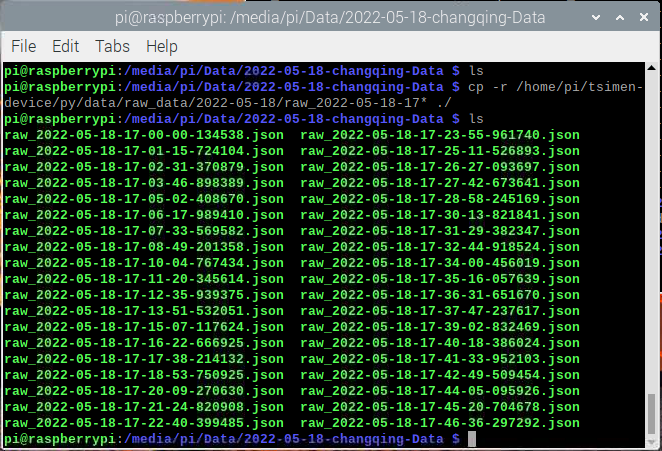

进入新建的文件夹后,将所需要的数据文件拷贝至此文件夹中:(例如:拷贝2022-05-18-17点的所有数据文件)
1 | #拷贝文件 |
数采仪内部工作指示灯
数采仪内部带指示灯模块有:RS485模块、树莓派模块。(有个别数采仪的电源管理模块也有指示灯)

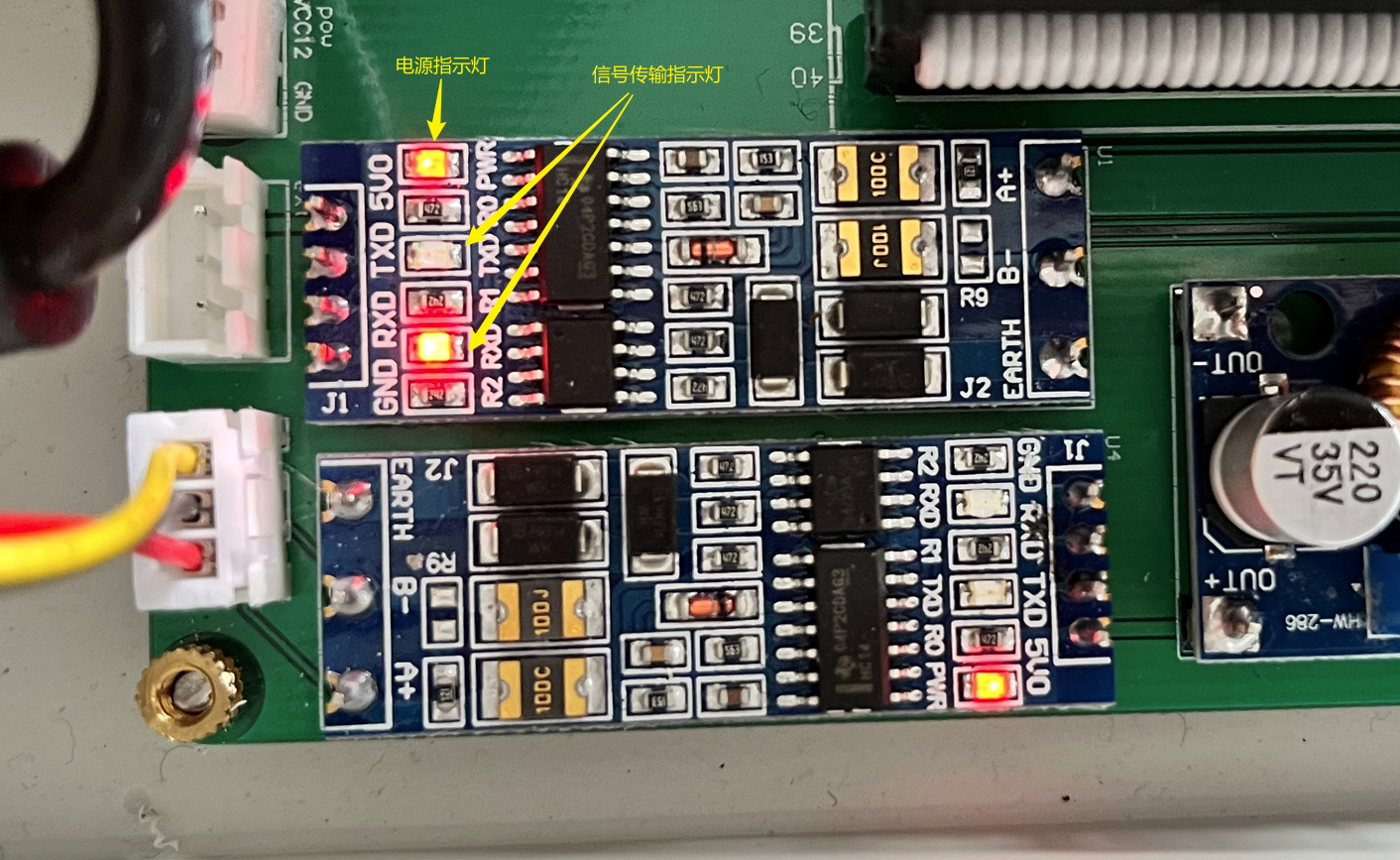

RS485模块工作指示灯共有三个:1个红色电源供电指示灯,2个红色信号传输指示灯。如下图所示
计蒙在正常工作状态下,RS485模块电源指示灯常亮,两个信号传输指示灯间断闪烁,闪烁频率不定。
如果电源指示灯不亮,数采仪其他指示灯正常,说明此RS485模块损坏。
如果电源指示灯正常,信号传输指示灯不闪烁,说明数采仪没有与计蒙端交互,计蒙内部可能出现异常。

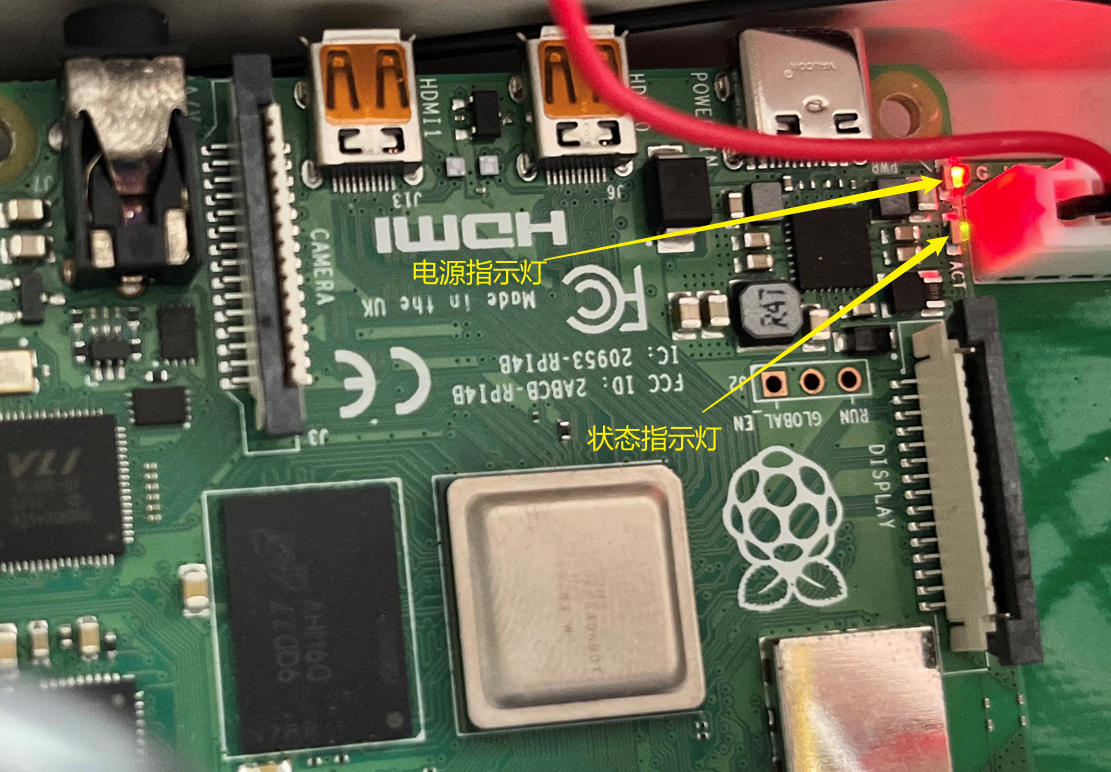

树莓派模块工作指示灯共有两个:1个红色电源供电指示灯,1个黄绿色状态指示灯。如下图所示
计蒙在正常工作状态下,树莓派模块电源指示灯常亮,状态指示灯闪烁,闪烁频率和时间不定。
电源指示灯正常情况下常亮,表示电源正常供电。如果不亮则表明电源供电出现问题(如工作电流太小,USB口挂载大功率设备,树莓派负载功率大等)
状态指示灯正常情况下闪烁,闪烁频率不定,表示正在读取内存卡中内容。如果长时间不闪烁或者上电不闪烁,则树莓派系统本身可能出现问题。
个别数采仪中的电源管理模块会有一个蓝色的供电指示灯,常亮。
如果不亮则证明电源管理模块异常。
树莓派常用的指令 --持续更新中
更新三个指令: ls 、 cd 、 tail

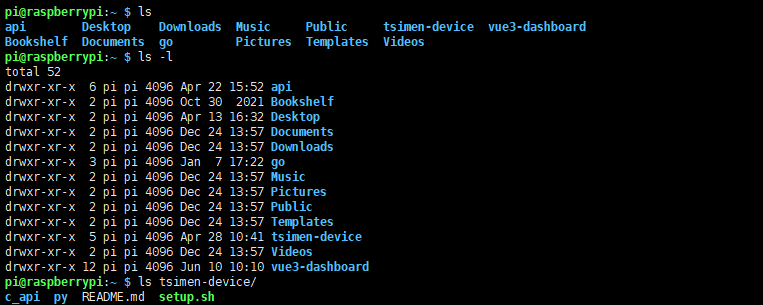

ls - 显示指定工作目录下之内容(列出目前工作目录所含之文件及子目录)
语法:
1 | ls [-alrt] [dirName] |
- -a 显示所有文件及目录 (. 开头的隐藏文件也会列出)
- -l 除文件名称外,亦将文件型态、权限、拥有者、文件大小等资讯详细列出
- -r 将文件以相反次序显示(原定依英文字母次序)
- -t 将文件依建立时间之先后次序列出
- dirName 目标路径
举例:
1 | ls #查看当前路径下内容 |
cd - 切换当前工作目录
语法:
1 | cd [dirName] |
- dirName: 要切换的目标路径
举例:
1 | cd tsimen-device/ #进入 tismen-device 文件夹,这里的路径为相对路径 |

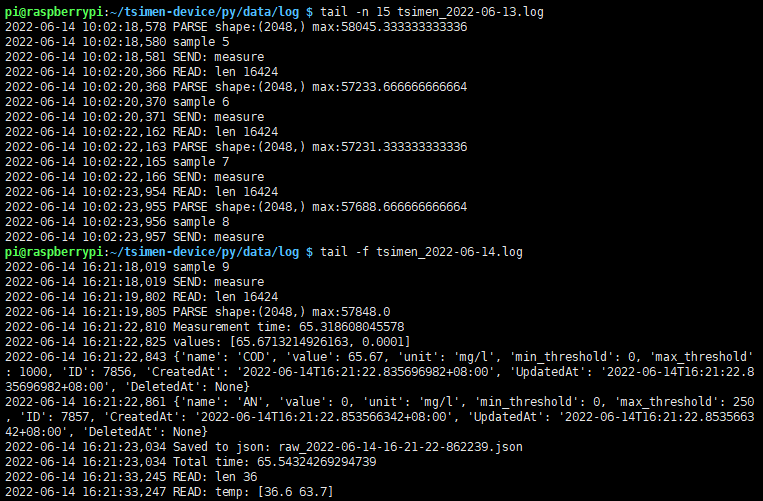

tail - 查看文件的内容,多使用 -f 参数查阅正在改变的日志文件
语法:
1 | tail [-fn] [Name] |
- -f 循环读取,实时读取。
- -n <行数> 显示文件的尾部 n 行内容
- Name 文件名
举例:
1 | tail -n 15 tsimen_2022-06-13.log |
更新指令: cp

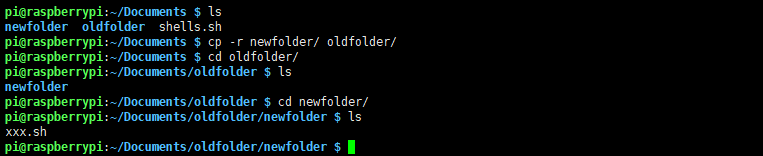

cp - 复制文件或目录
语法:
1 | cp [-rf] [source] [directory] |
- -r 若给出的源文件是一个目录文件,此时将复制该目录下所有的子目录和文件。
- -f 覆盖已经存在的目标文件而不给出提示(强制复制不提示)。
- source 源文件/源文件目录
- directory 目标路径/目标文件
举例:
1 | cp ./shells.sh newfolder/xxx.sh |
更新指令: mkdir 、 pwd
mkdir - 创建目录
语法:
1 | mkdir [-p] [dirName] |
- -p 确保目录名称存在,不存在的就建一个。
- dirName 文件夹名
举例:
1 | mkdir NewFolder |
pwd - 显示当前工作目录
语法:
1 | pwd |
举例:
1 | pwd |
