后台管理系统
后台管理系统是中央服务器的核心,旨在为智谱SEED部门技术开发以及交付等同事提供更加便利的增删改查功能,查看项目、设备的一些基本信息,以及设备回传的详细数据。提供导出数据等功能。网址如下:
- 内网网址:只可在公司内使用 http://192.168.120.66:3000/
- 公网网址:可在任何中国大陆内地使用 https://tsimen.zhiputech.com/
使用说明
本软件共有核心功能四大模块:项目管理、设备管理、数据管理、用户管理。每个模块都有固定的增删改查等功能,下面将详细介绍初始界面以及每个模块的具体功能。

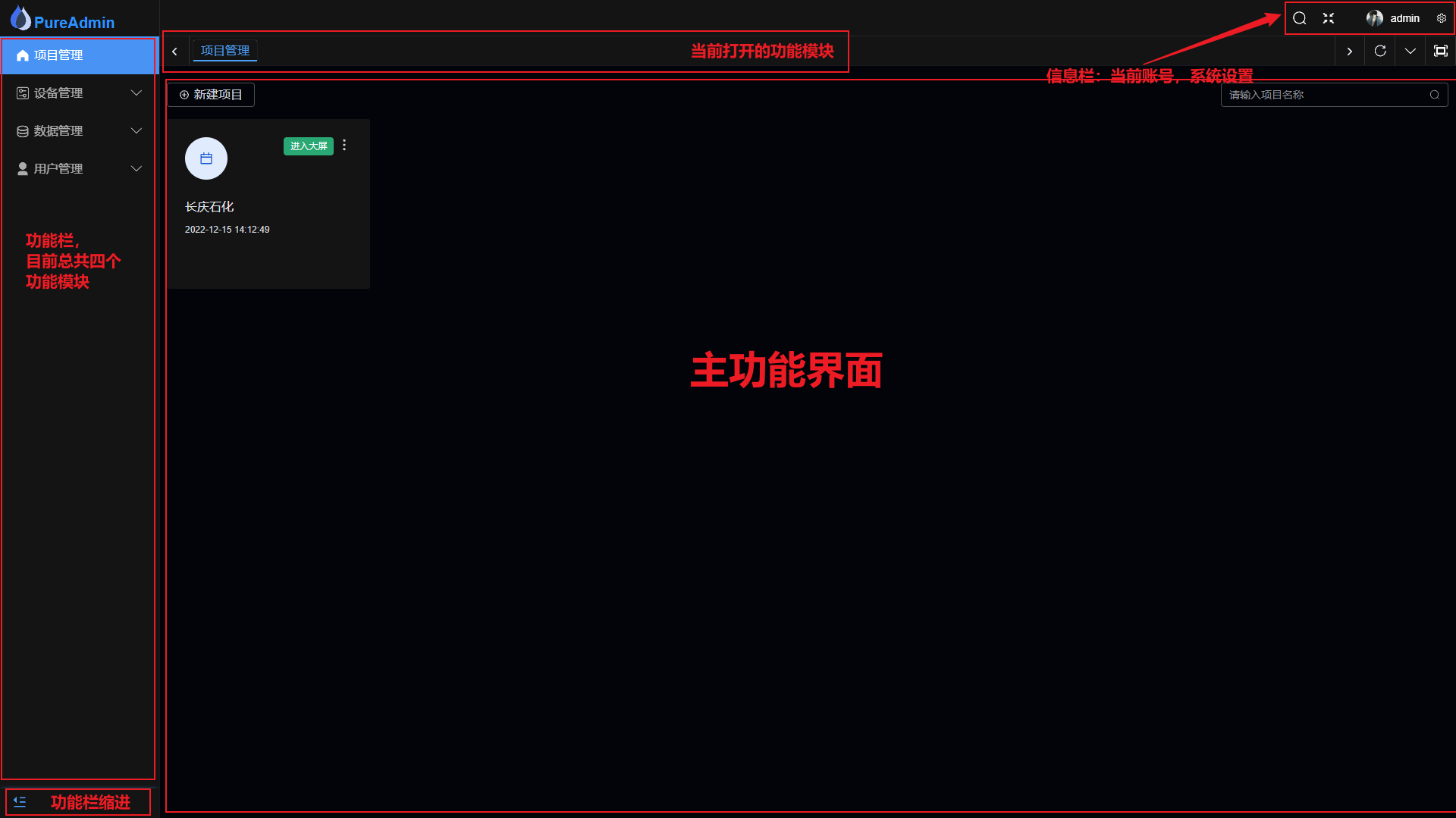

初始界面
登陆后,将默认进入项目管理功能模块,其中左上角为后台管理系统图标以及名称;右上为信息栏,其中包括功能搜索、全屏、账号、系统设置四个按钮;左侧边为功能栏,目前总共有四个功能模块,分别是项目管理、设备管理、数据管理、用户管理;左下角为功能栏缩进按钮;整个界面中部为当前功能模块的操作界面。
项目管理

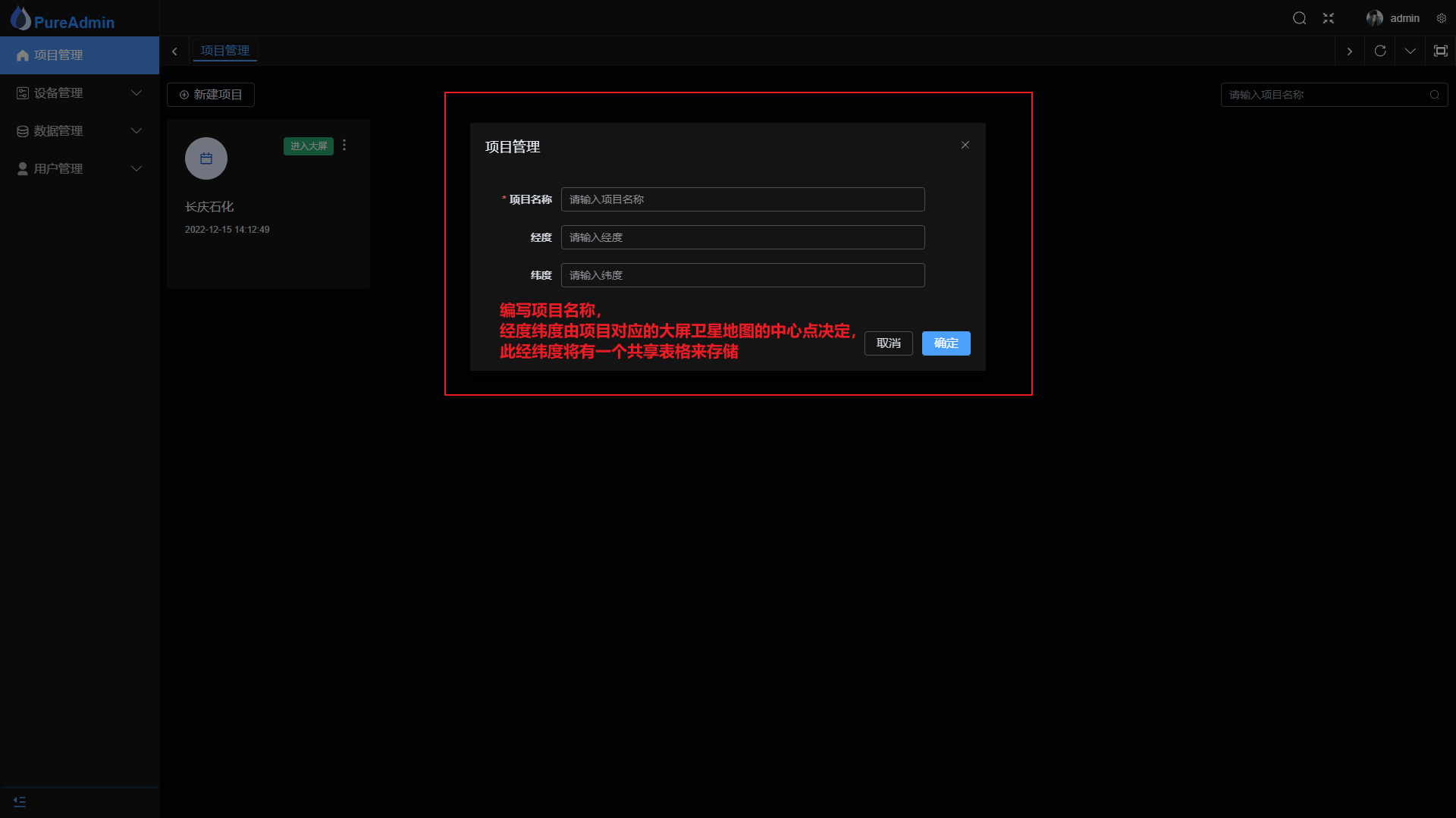

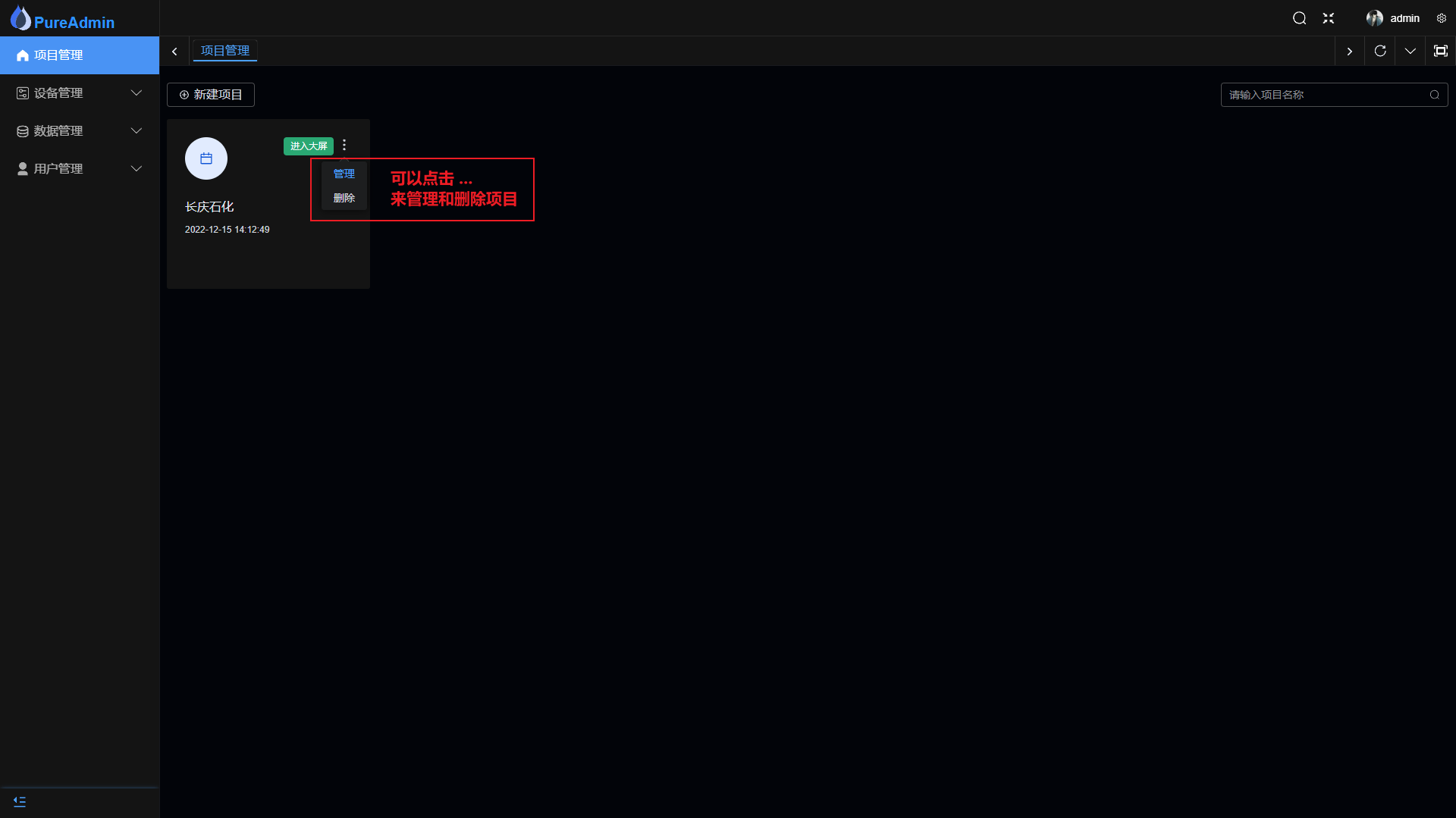

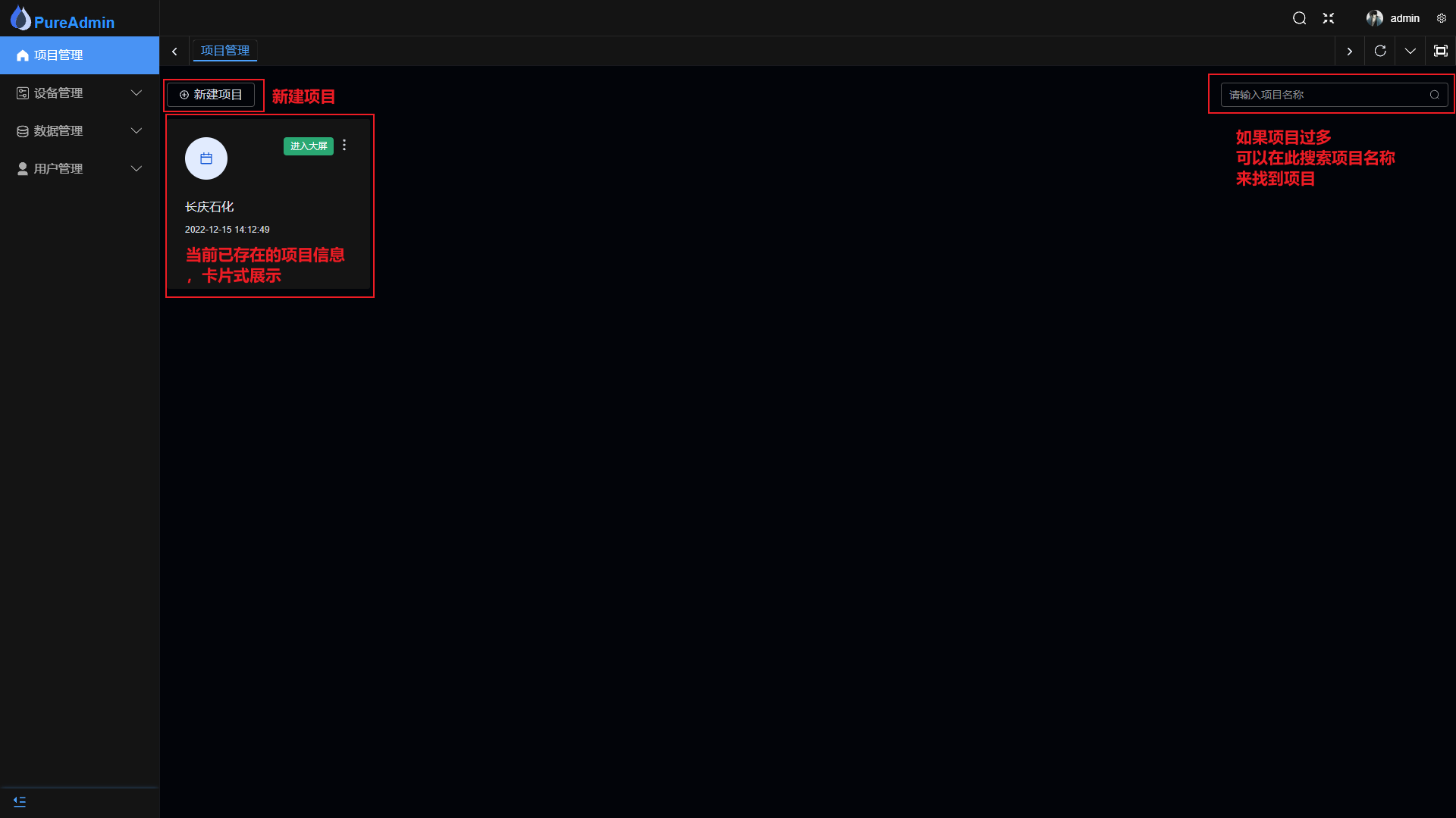

项目管理界面没有过多的操作,增加项目、管理项目、删除项目。可点击左上角新建项目按钮添加新的项目,注意 其中经度纬度是对应大屏系统的卫星地图中心点,不可乱写,需要通过项目经纬度对应表寻找对应经度纬度值进行填写。如果项目过多可以在右上角搜索栏输入项目名称进行查找。
设备管理
设备管理分为两个部分,已分配设备部分和未分配设备部分。两个部分相互联系,都有自己的操作界面。

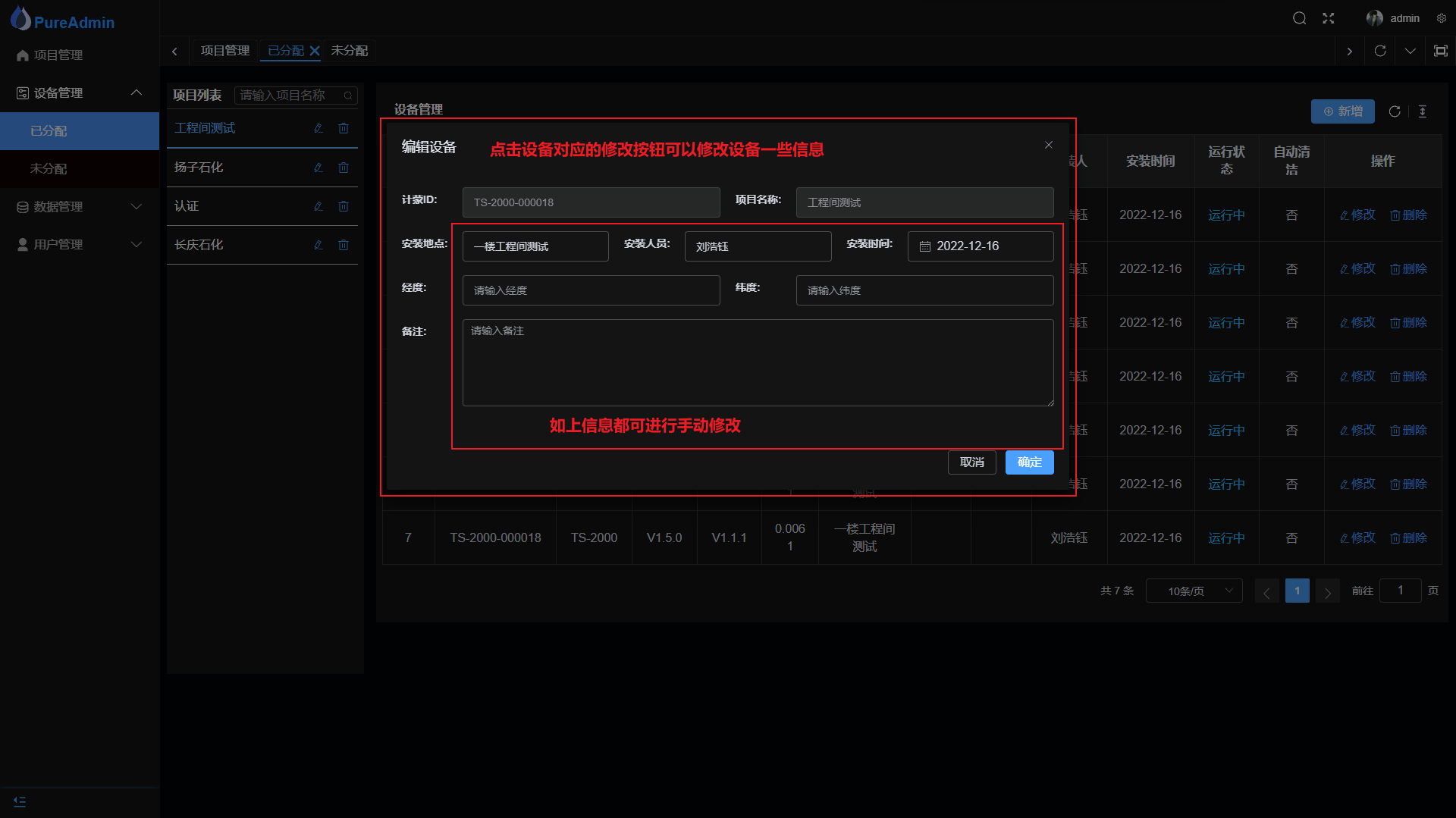

已分配设备

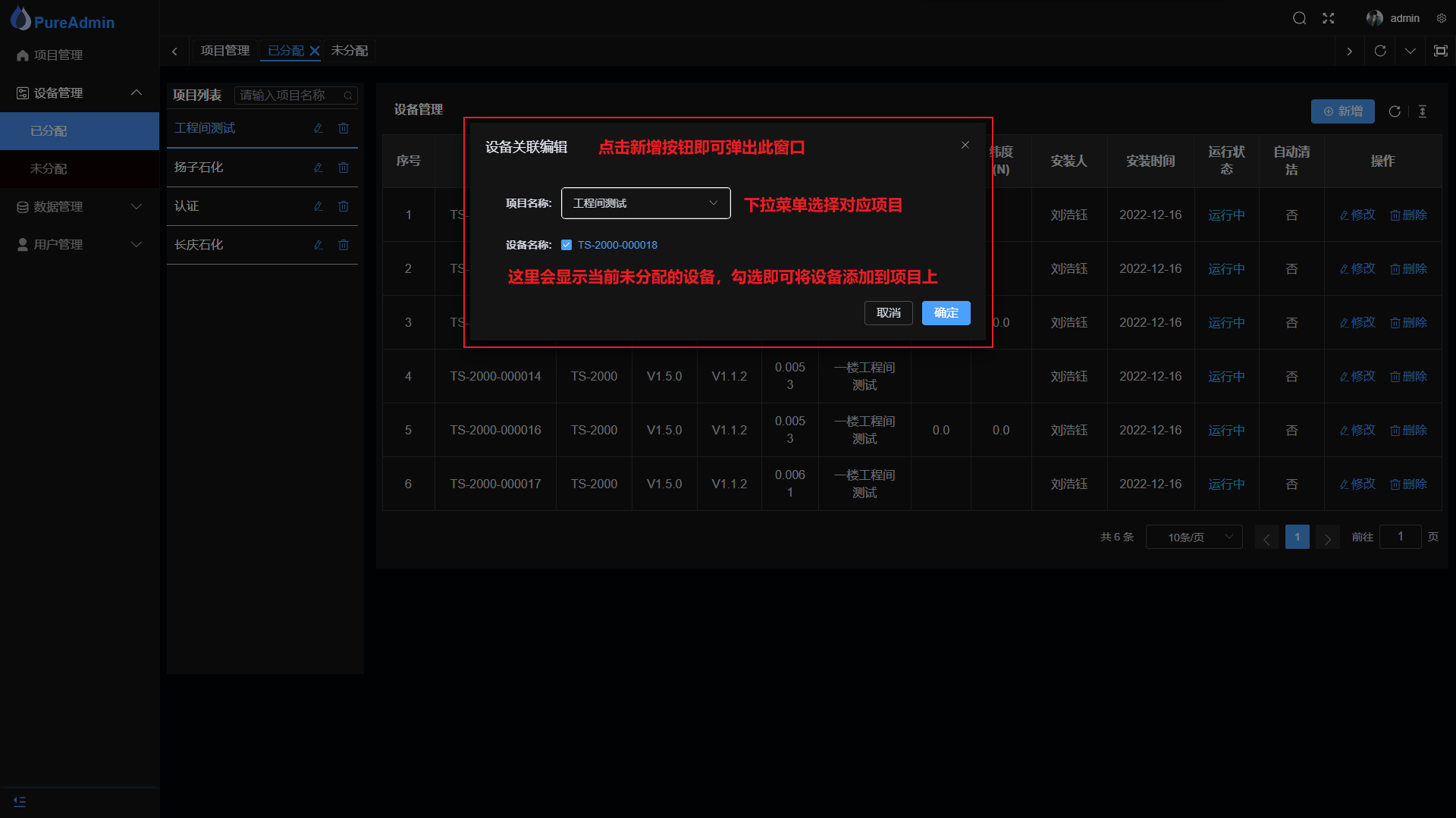

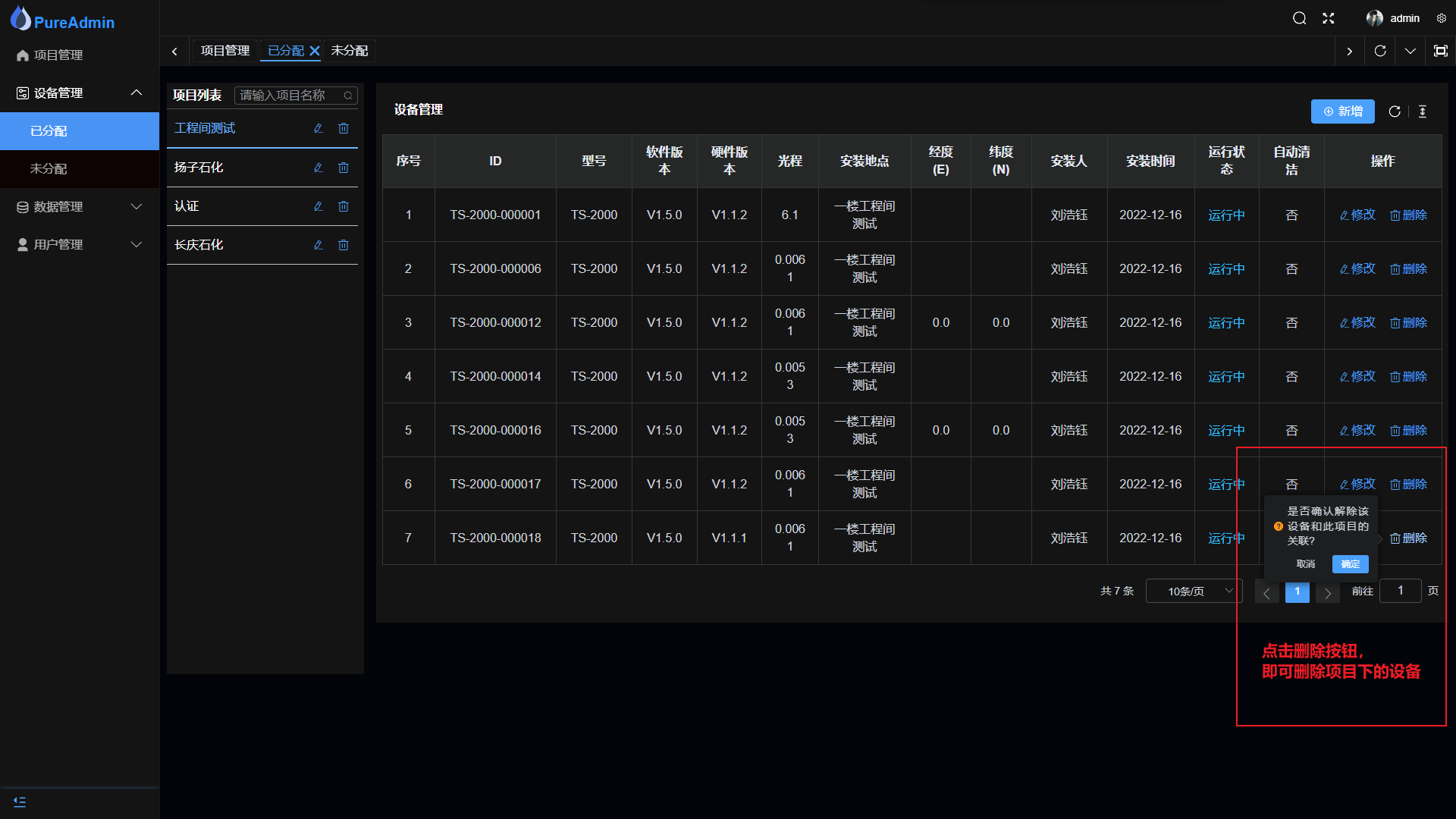

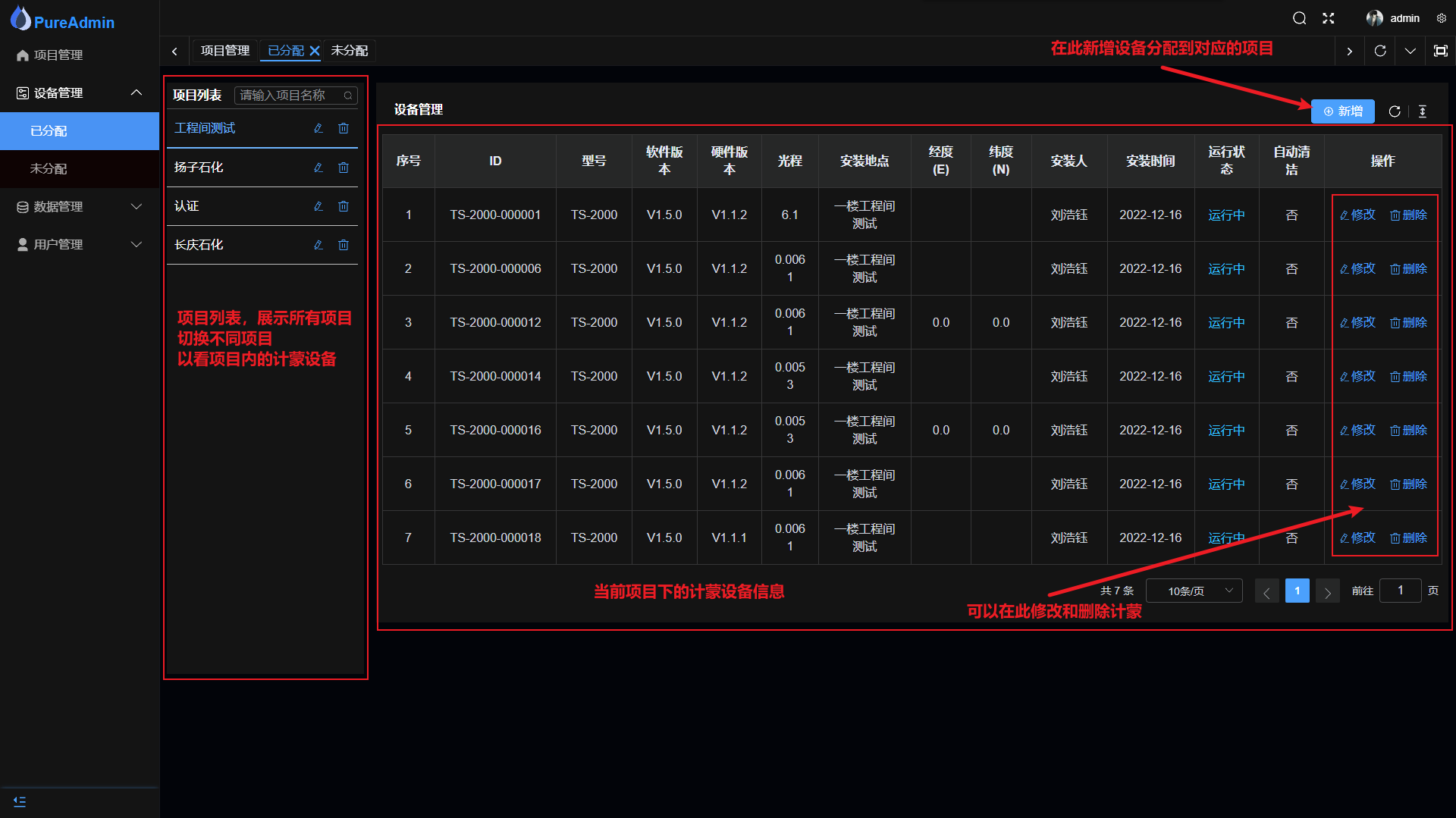

已分配设备界面展示的是目前已经分配好的计蒙设备,以及对应的详细参数(例如:ID、型号、版本、安装信息、运行状态等等)。可以查看不同项目下分配的计蒙设备,增加新的设备并分配到对应的项目上,修改已经分配的计蒙设备信息,删除添加错误或不需要的计蒙设备等。

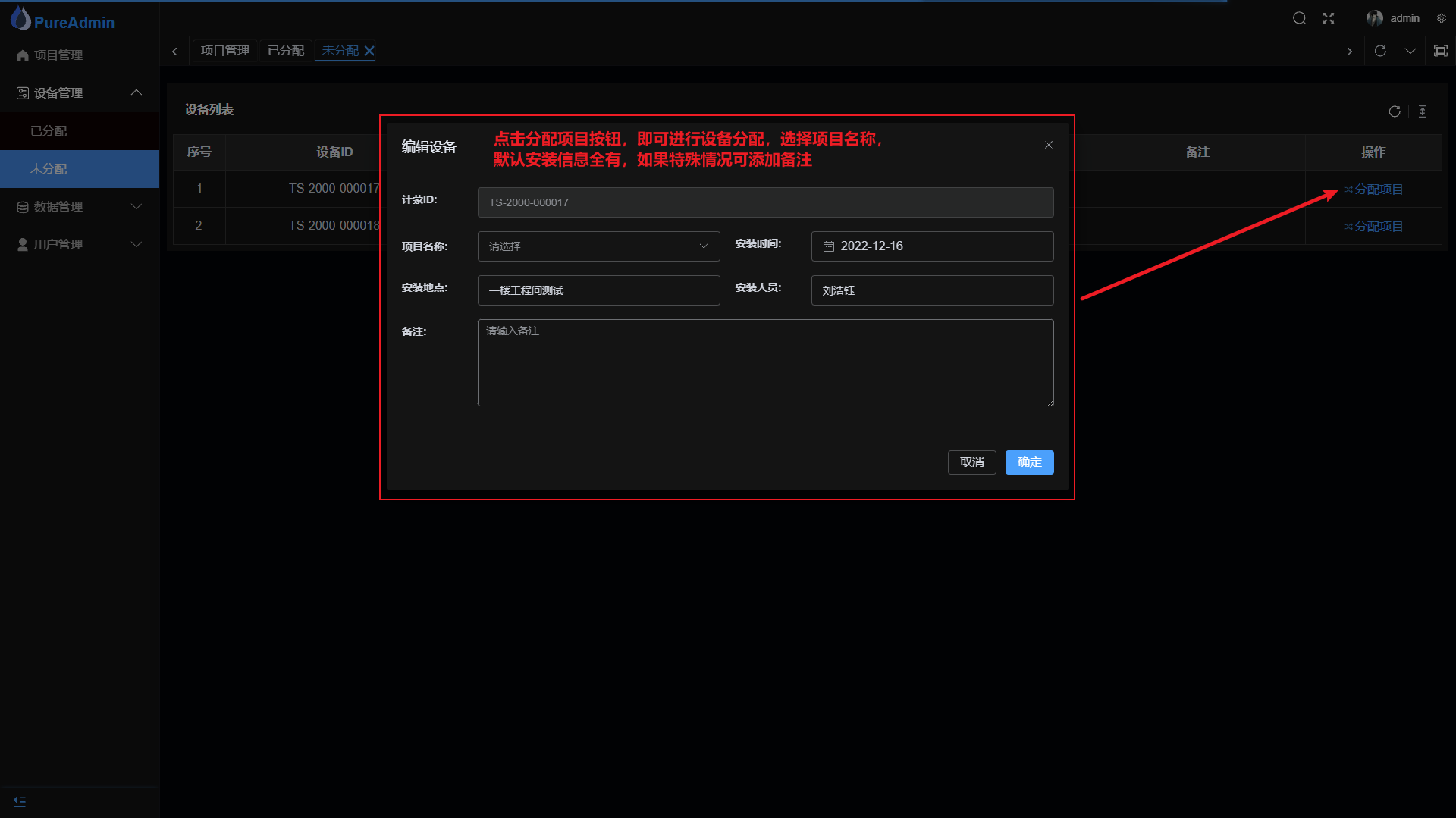

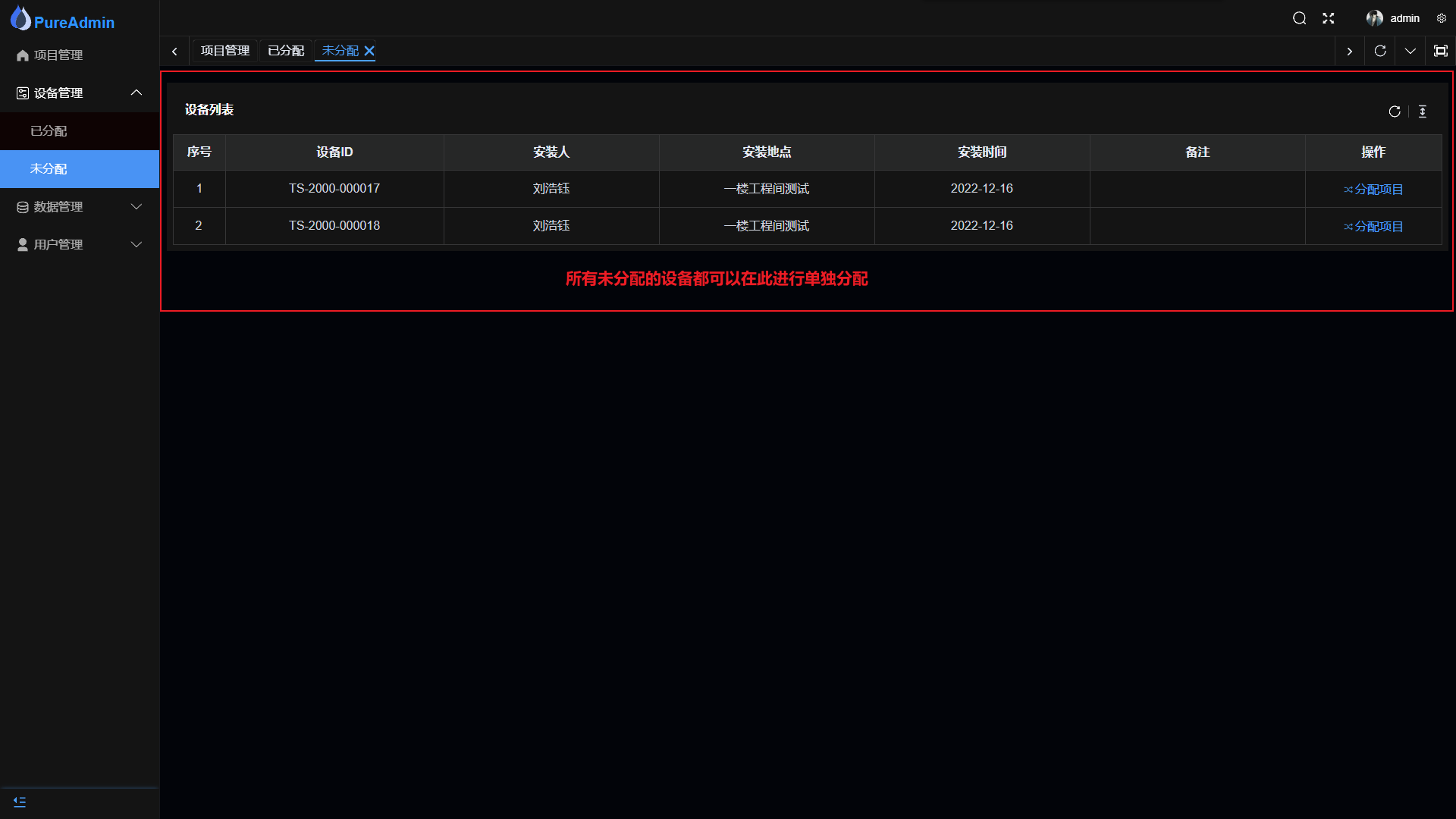

未分配设备
未分配设备界面只有设备的安装信息,可再次进行设备分配,填写对应的信息。
数据管理
数据管理界面分为四个部分,基本参数、水质参数、模型参数以及光谱指纹数据,其中前三部分可根据项目查看所有设备的参数,第四部分光谱指纹数据可以导出对应某一台设备的原始光谱数据。

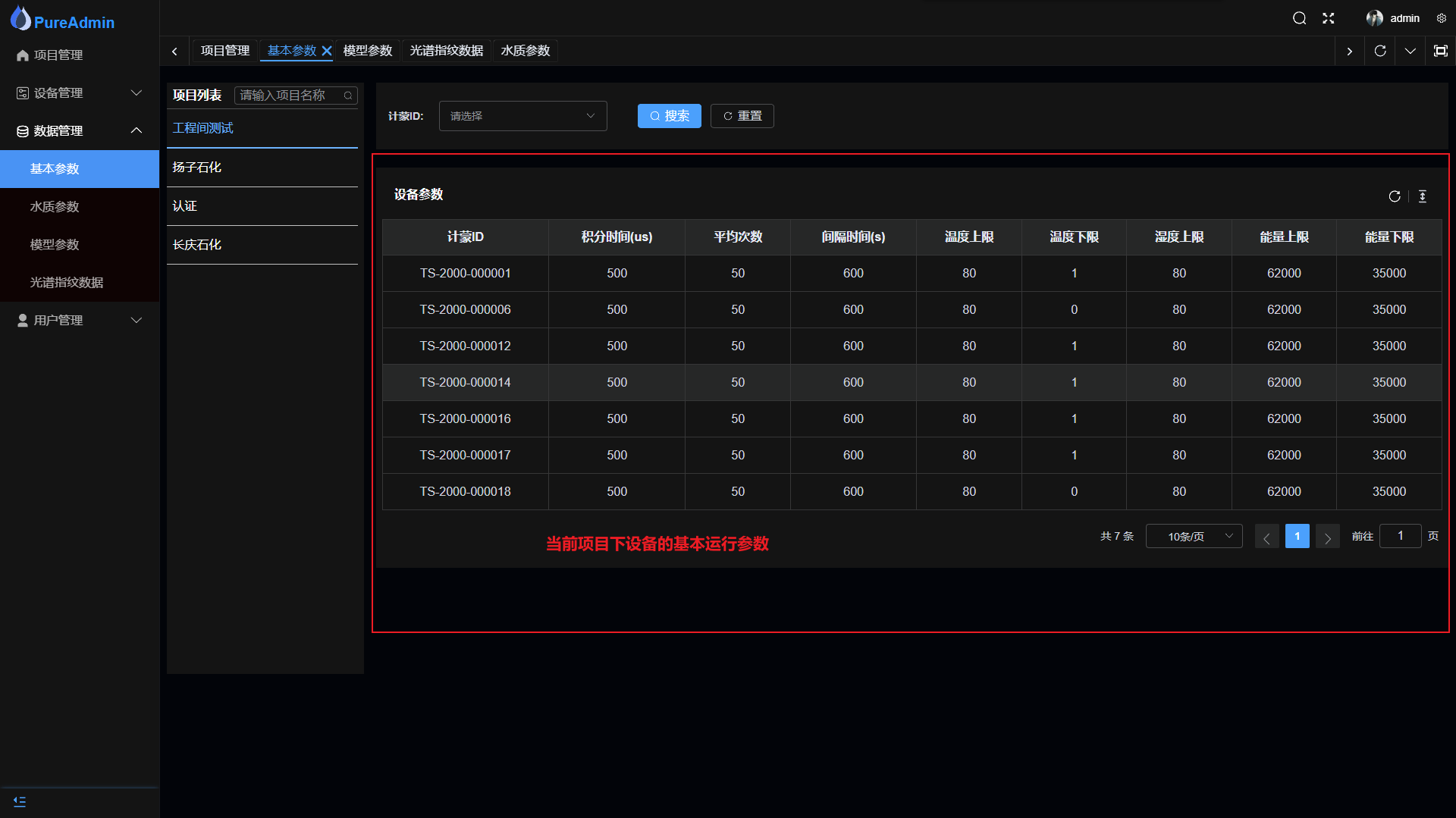

基本参数界面 - 主要是展示设备的系统配置信息(例如:间隔时间、能量上下限、温度上下限等)

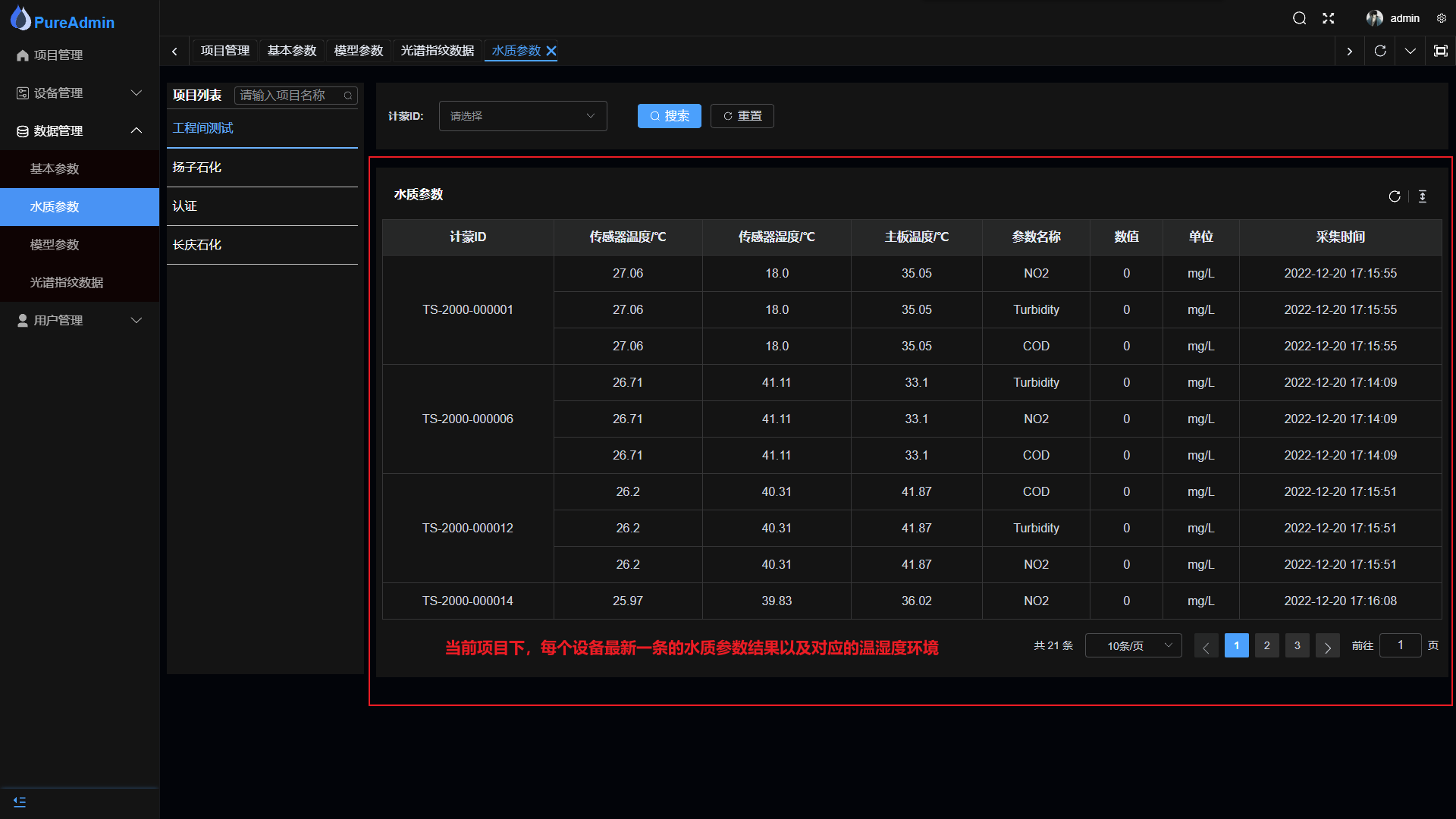

水质参数界面 - 主要是展示设备当前计算的水质参数结果以及当前的温湿度情况,根据每台设备的模型不同,展示的参数大不相同

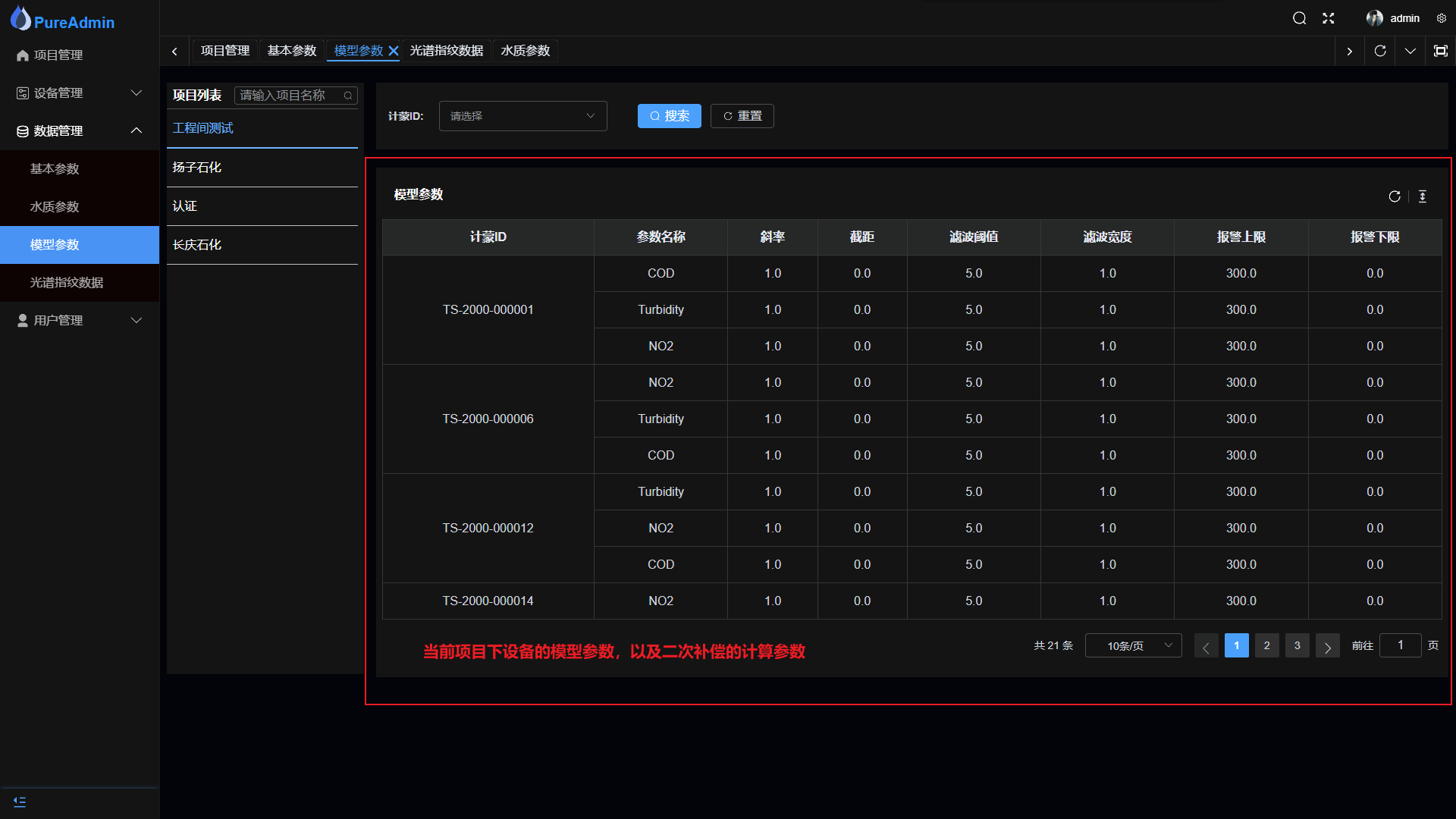

模型参数界面 - 主要是展示设备当前的模型名称以及对应的二次校准补偿的计算参数。

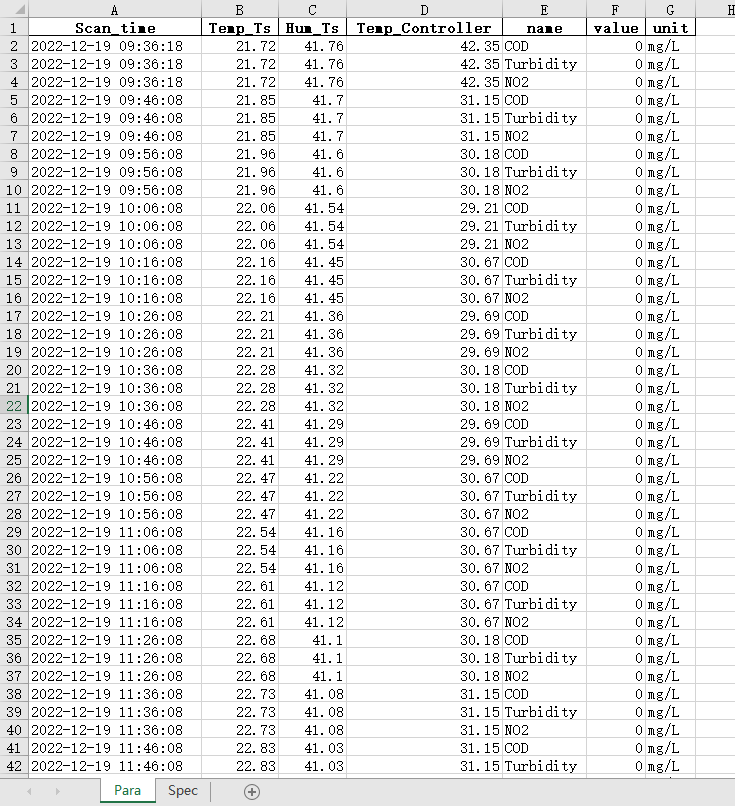

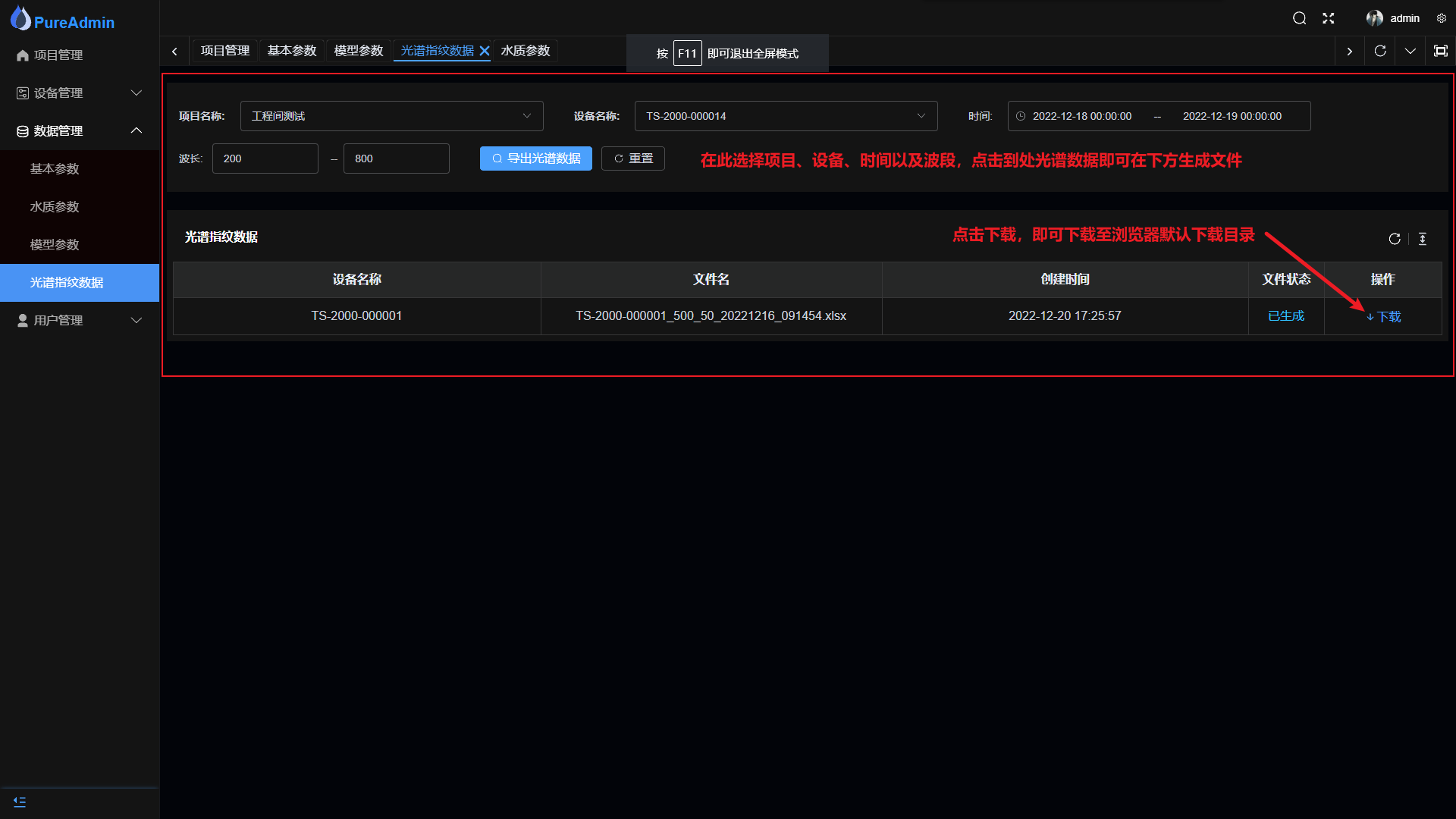

光谱指纹数据界面 - 该界面可以选择设备、时间、波段,来导出对应的光谱数据文件,等待文件生成后可在当前页面下载。
客户管理
客户管理界面可以添加项目客户账号,以便项目上的客户可以登录大屏使用。目前内部账号只有一个 - 超级管理员。
客户账号

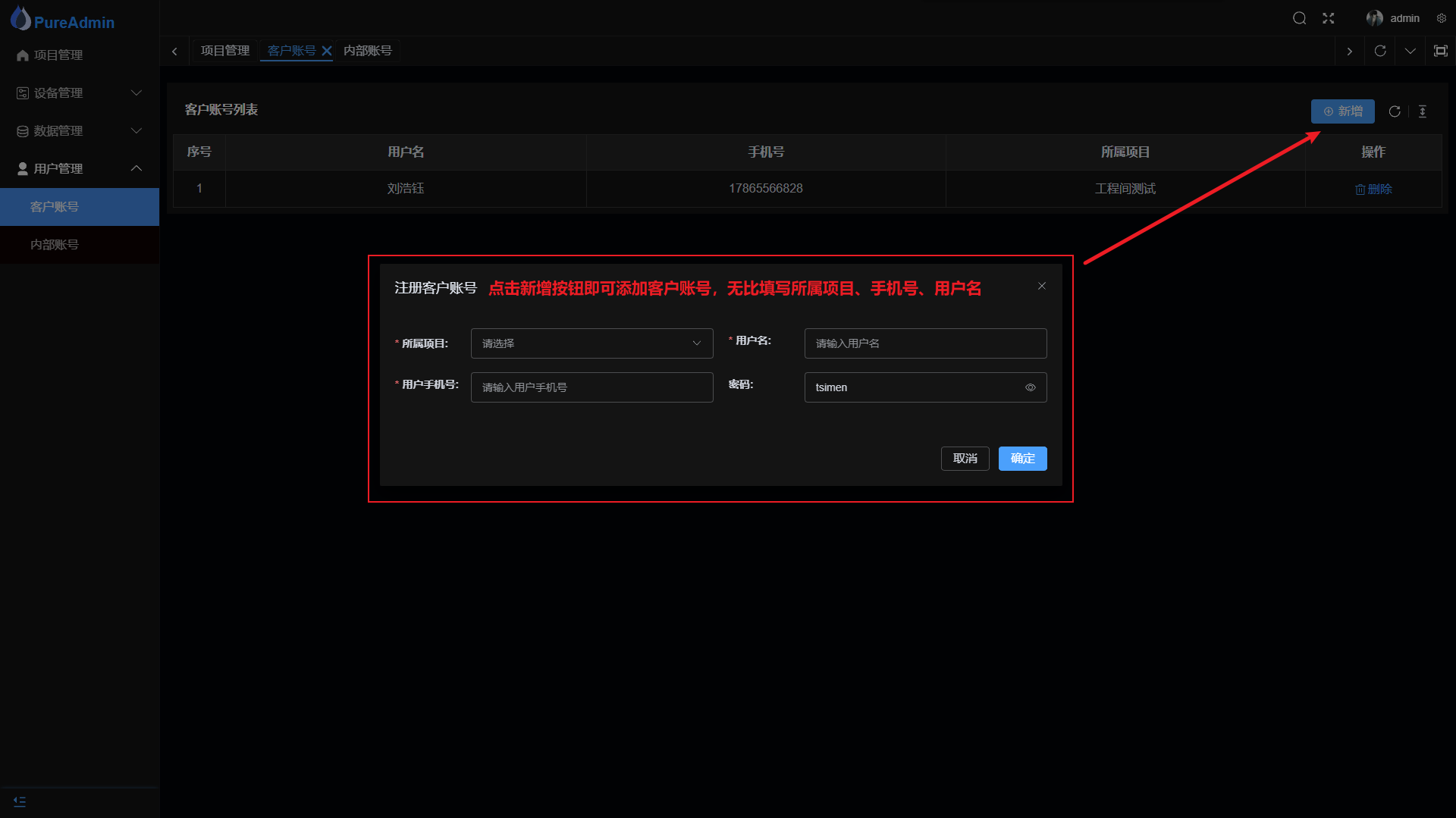

可再次添加项目上的客户账号,以便对应项目的客户可以登录并查看大屏信息。

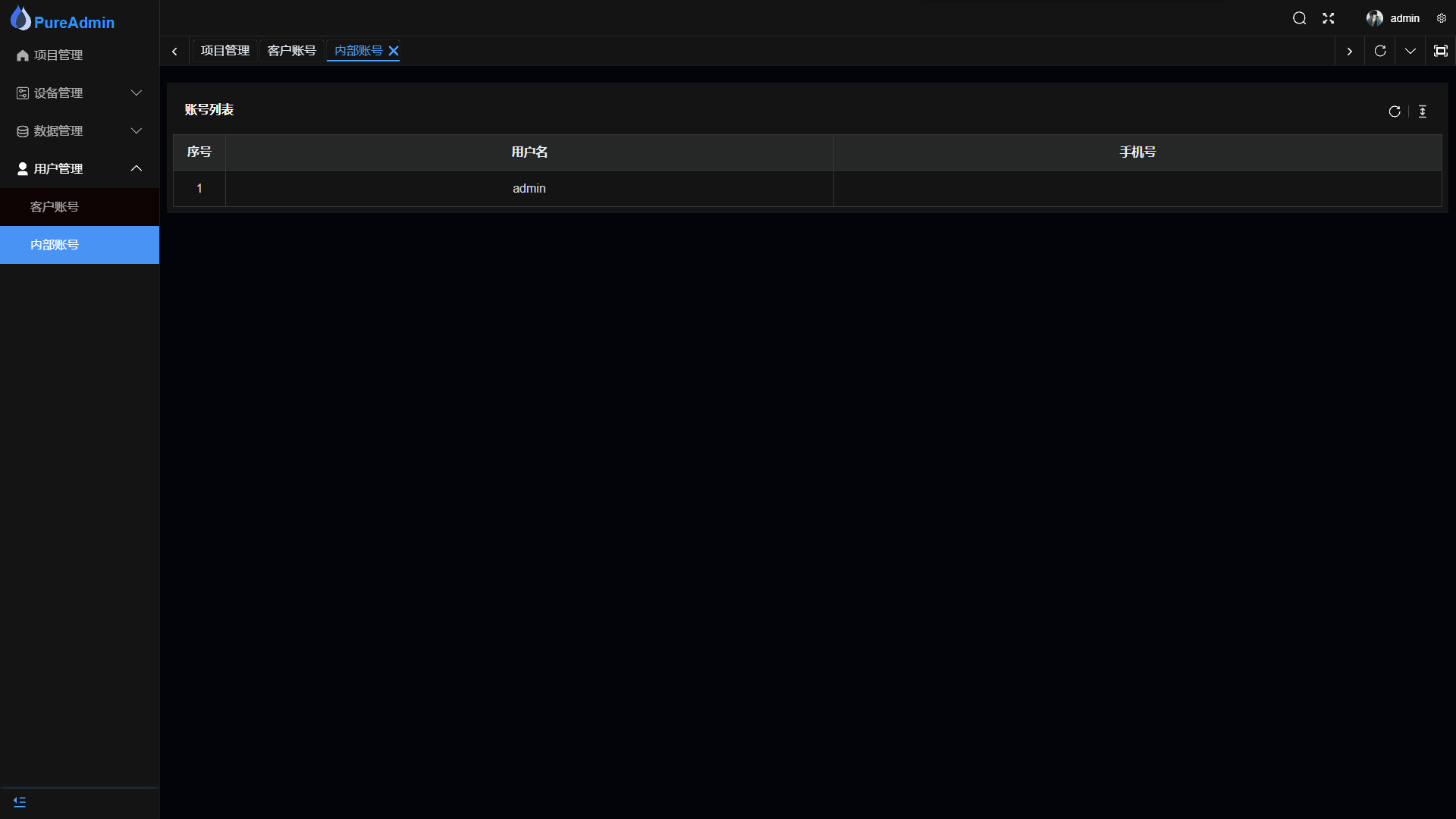

内部账号
内部账号目前只有一个,没有任何其他操作。
光谱水质监测平台
光谱水质监测平台 - 有两个用意,旨在为SEED部门技术人员以及交付等同事查看定点项目的所有信息提供便利的平台;旨在为客户提供当前厂区内设备的所有信息,集中在大屏上显示。网址如下:
- 内网网址: 只可在公司使用 http://192.168.120.66:3001/
- 公网网址: 目前公网网址还在分配,请使用内网网址查看,稍后会陆续更新。

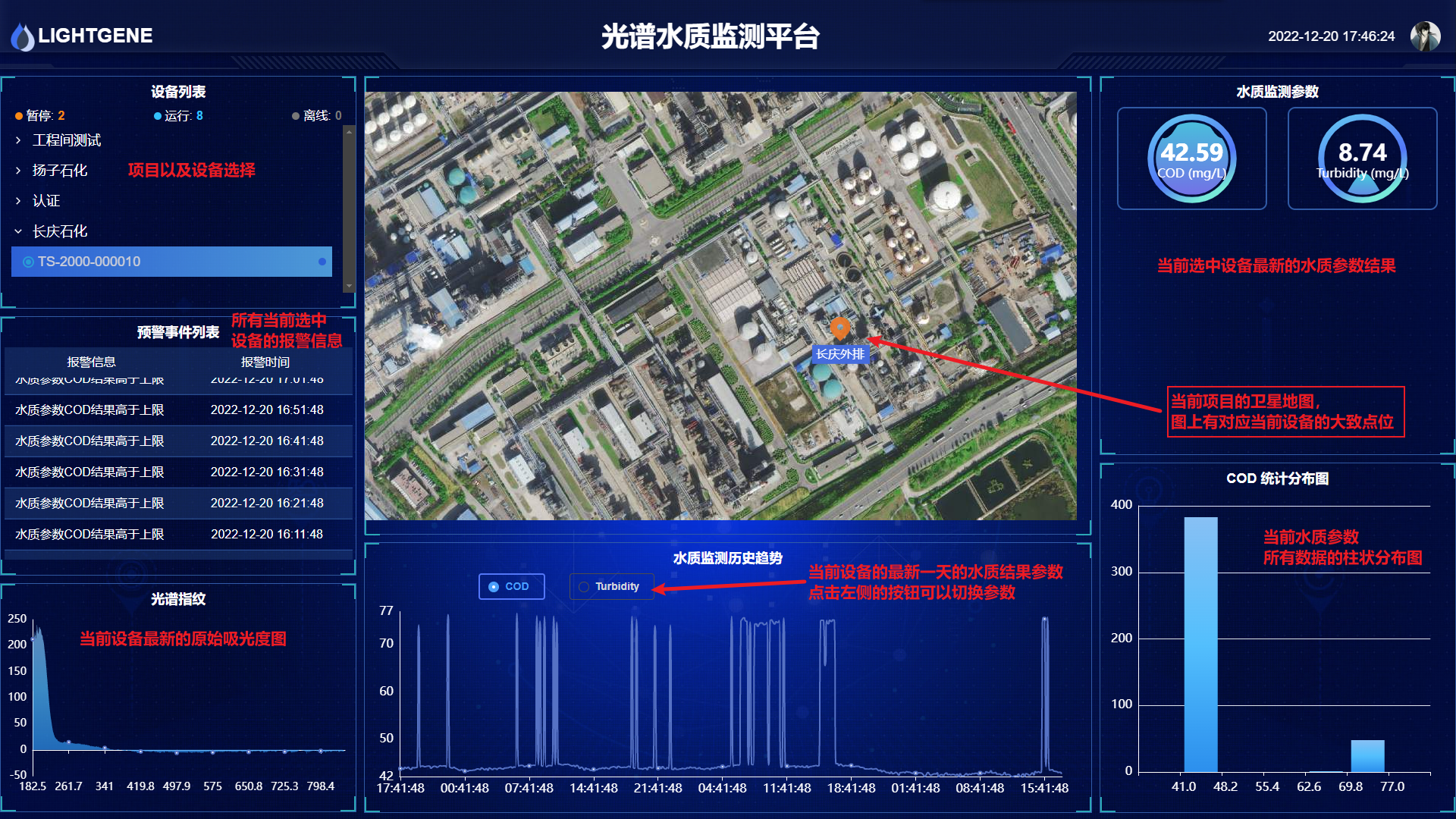

大屏展示内容
如下图所示:
- 左上角模块为设备列表,可查看对应项目下的设备数量及型号
- 左中部分模块为预警时间列表,根据当前选中的设备,展示最近的报警信息
- 左下角模块为光谱指纹,展示的是当前选中设备最新的二维光谱图
- 中上部分模块为地图模块,展示目前选中的项目的地理位置
- 中下部分模块为水质监测历史趋势图,展示的是当前选中设备的对应参数的历史数据
- 右上角模块为实时水质监测参数,展示的是当前选中设备的实时最新的水质参数
- 右下角模块为参数统计分布图,展示的是对应水质检测历史趋势图中选定参数的数据统计分布图
