软件简介
白泽(BaiZe) - 光谱水质在线监测传感器计蒙的控制软件,旨在为用户提供便捷的方式,控制、使用传感器,监控计蒙运行状态,监测实时数据,查看历史趋势。
<此处应有图片>
使用说明
登录界面

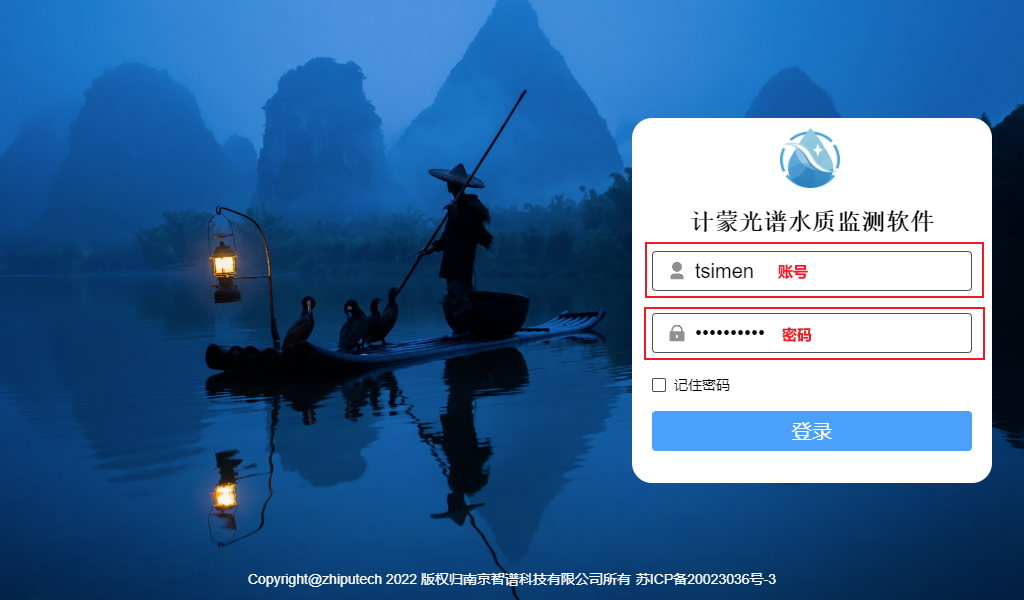

为保护用户对计蒙(Tsimen)光谱水质在线监测传感器的专有使用权,每次系统控制系统时,都必须填写系统登录账号和密码。在登陆界面输入用户名和密码,点击登录。
首页

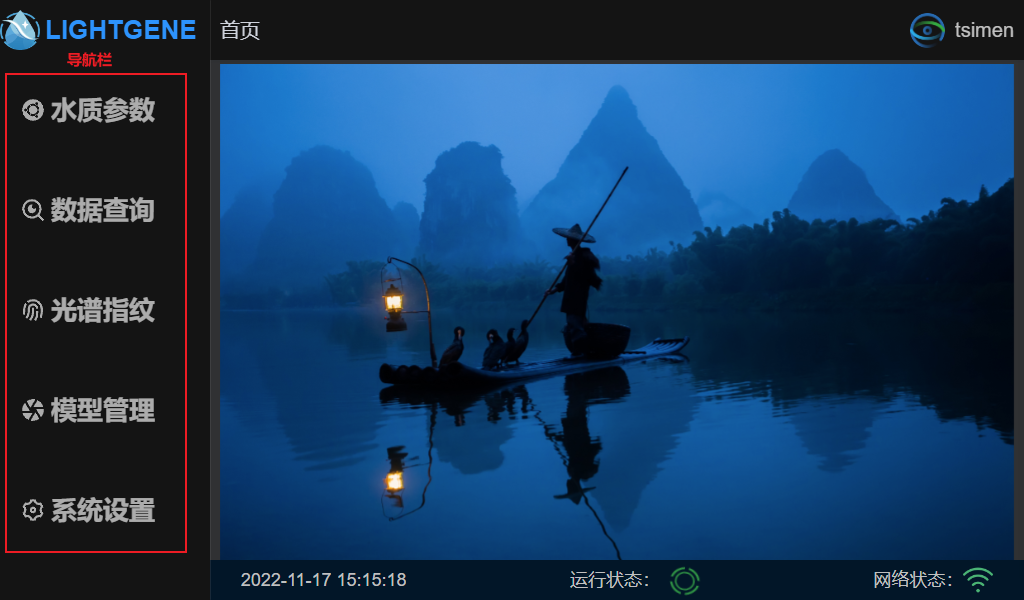

导航栏
登录后进入首页,首页左侧为导航栏,分为水质参数、数据查询、光谱指纹、模型管理 与 系统设置 五个功能模块。点击即可进入对应的功能模块界面。如下图所示:
标题栏
页面最上方为标题栏,点击标题栏左侧首页字样即可跳转至首页:

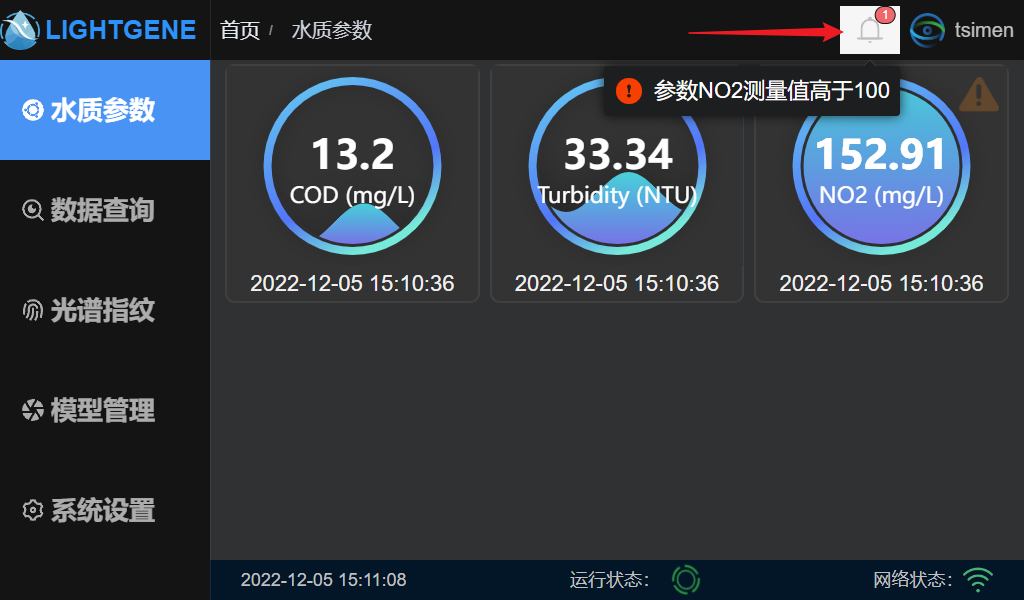

右上角,标题栏的右侧有两个按钮,分别为警示按钮 和 退出按钮。当警示按钮出现红色数字时则表示监测到的实时水质参数数值出现了异常,点击警示铃即可查看对应具体的水质参数信息。
点击右侧退出按钮即可退出系统,回到登陆界面。
状态栏

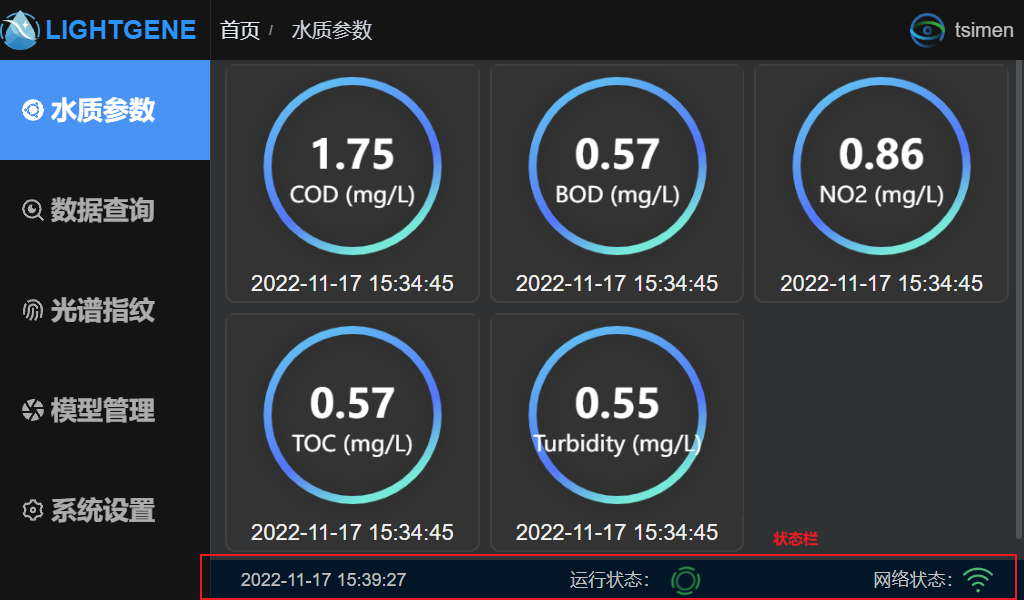

页面最下方的状态栏显示了当前时间、设备运行状态以及网络连接状态。

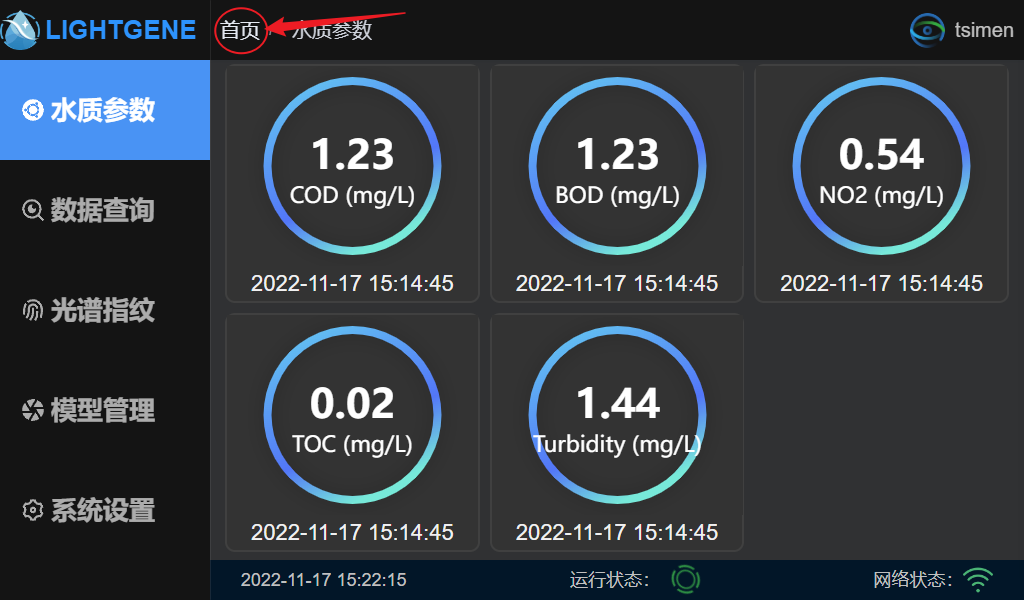

水质参数页面

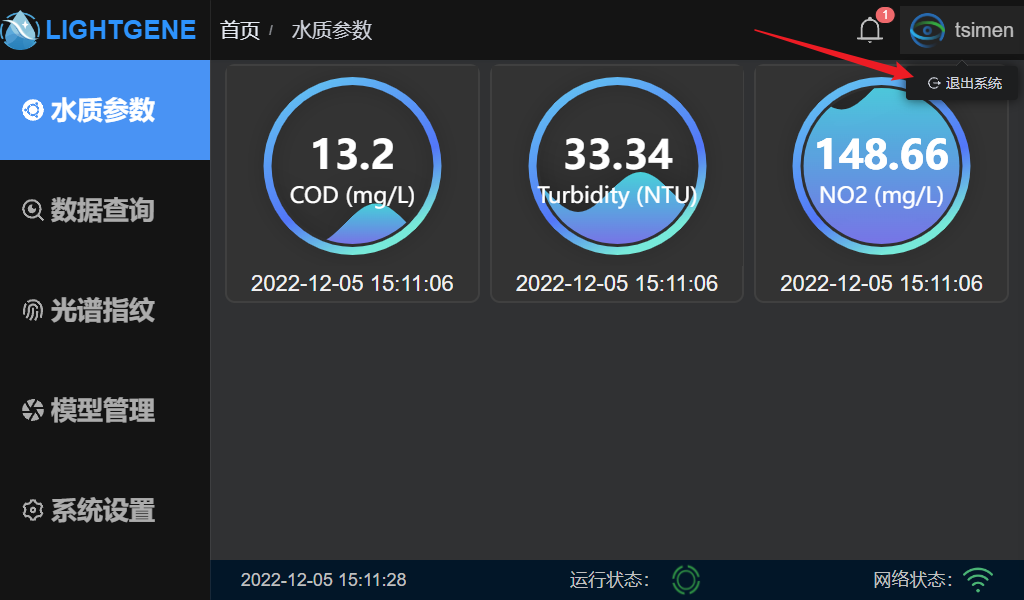

- 水质参数页面展示了设备当前监测的水体中的污染物浓度,水滴图中显示水质参数的浓度与名称。
- 水滴图下方显示了测定时间,参数将定期刷新。
- 页面展示的水质参数可通过模型管理界面进行设置显示,对应打开的参数将在水质参数页面显示并测定;关闭的则不会进行计算和显示。

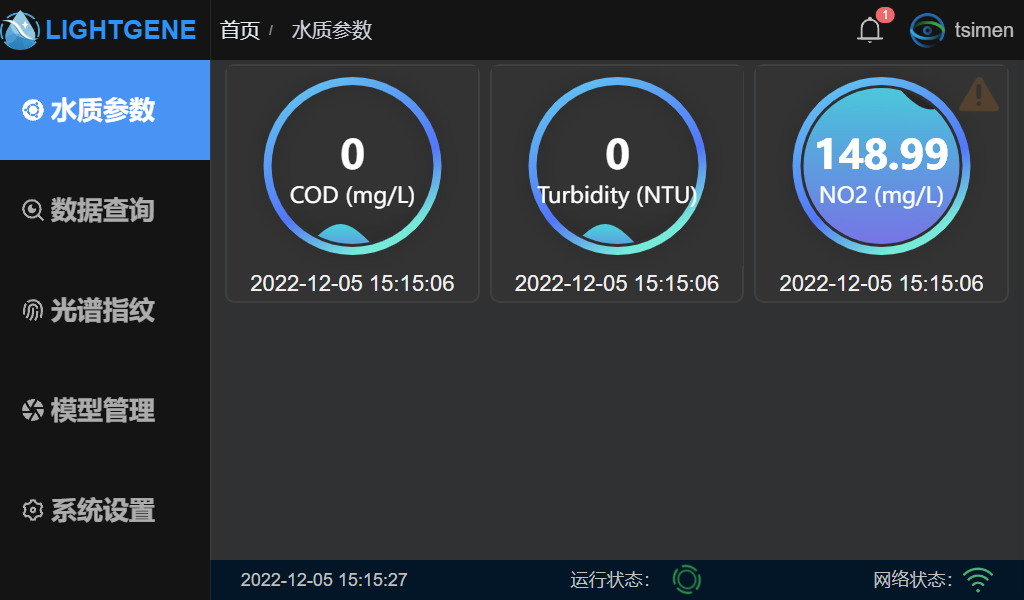

- 当浓度超过预设的范围,该水质参数的右上角将会出现三角形警示标识。
点击水质参数对应水滴图区域可以直接跳转至该水质参数的数据查询界面如下,数据查询具体操作详见数据查询章节。
数据查询页面
数据查询主界面

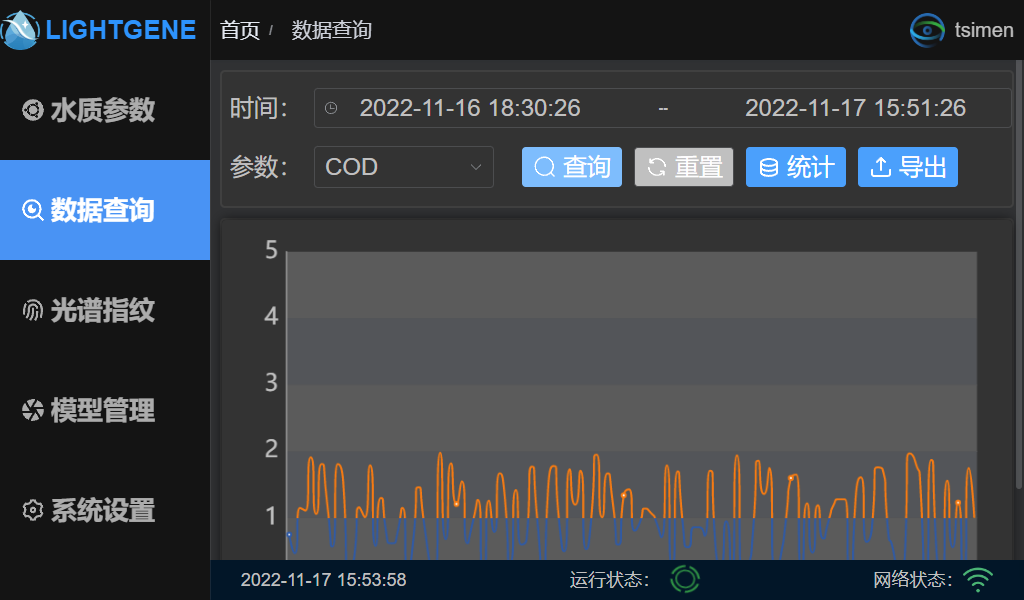

数据查询主界面包括工具栏与数据可视化面板。工具栏包括查询工具、重置工具统计工具与导出工具。数据可视化面板展示水质参数浓度的波动状况。
数据查询工具

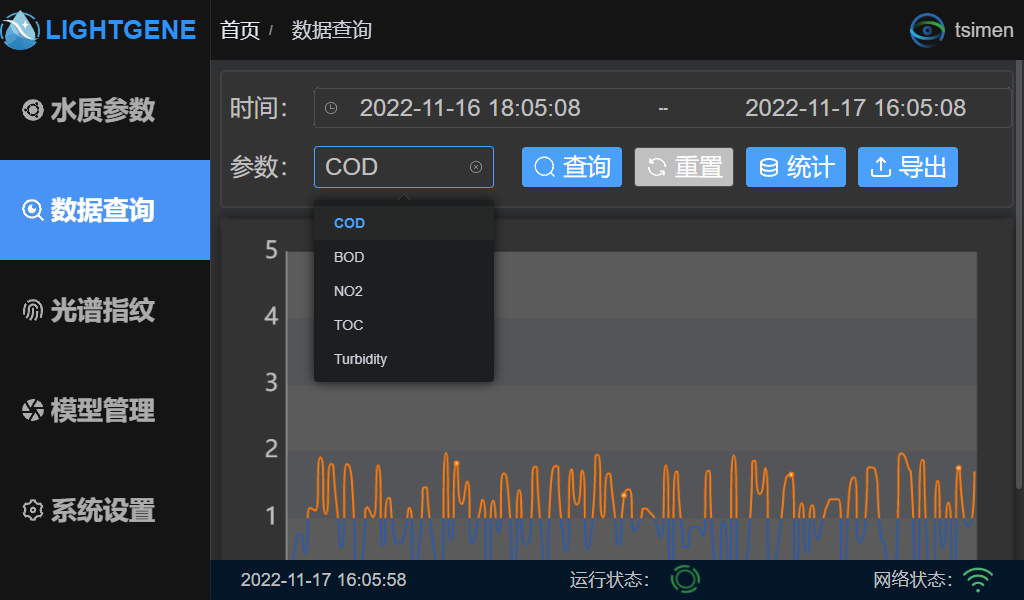

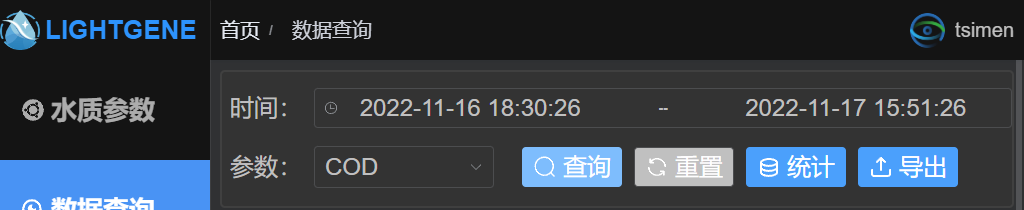

点击查询按钮前,点击时间与参数后的方框,在下拉框中选择需要查询的参数以及时间段,点击重置即可恢复置默认状态。

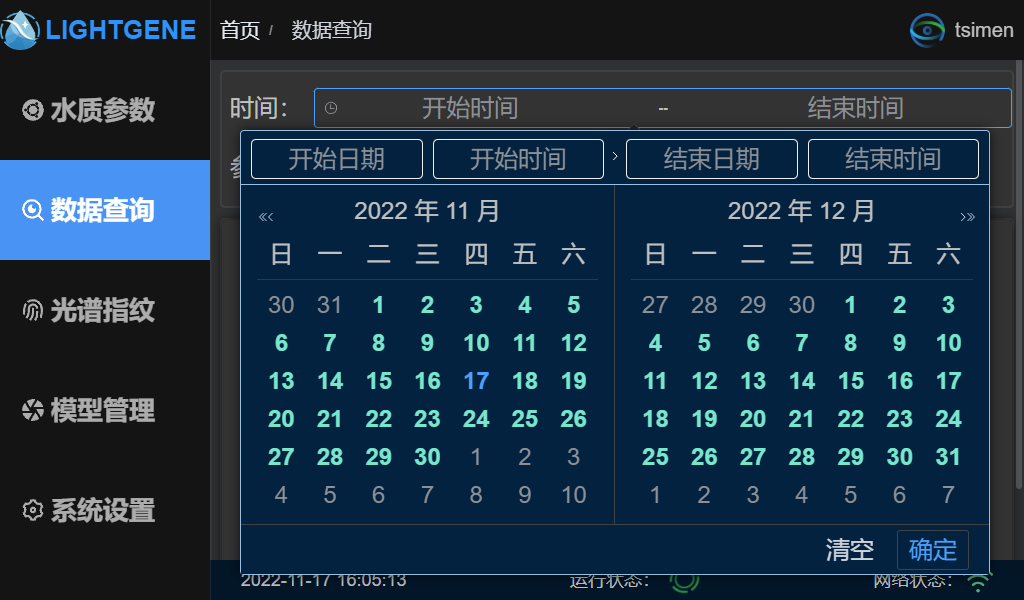

在时间的下拉框中选择开始时间和结束时间,可以在日历中勾选,也可以在方框中输入。
时间选择完成后在参数下拉列表中选择目标参数,点击查询按钮即可在数据可视化面板中得到目标水质参数的折线图。
统计界面

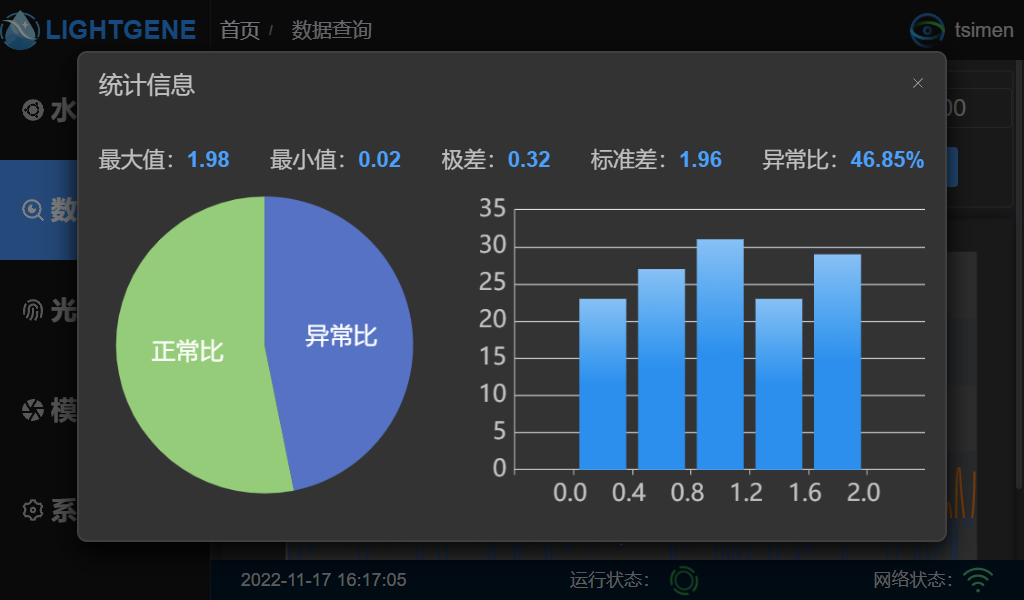

点击数据统计按钮,会得到当前选择数据的统计结果,包括数据的最大值、最小值、极差、标准差及异常值比。点击扇形图可查看异常比与正常比的具体值。依次点击直方图可以查看落在某一浓度区间的数据个数。

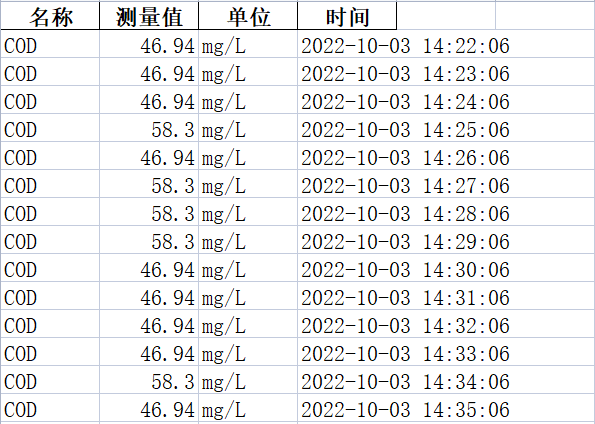

数据导出

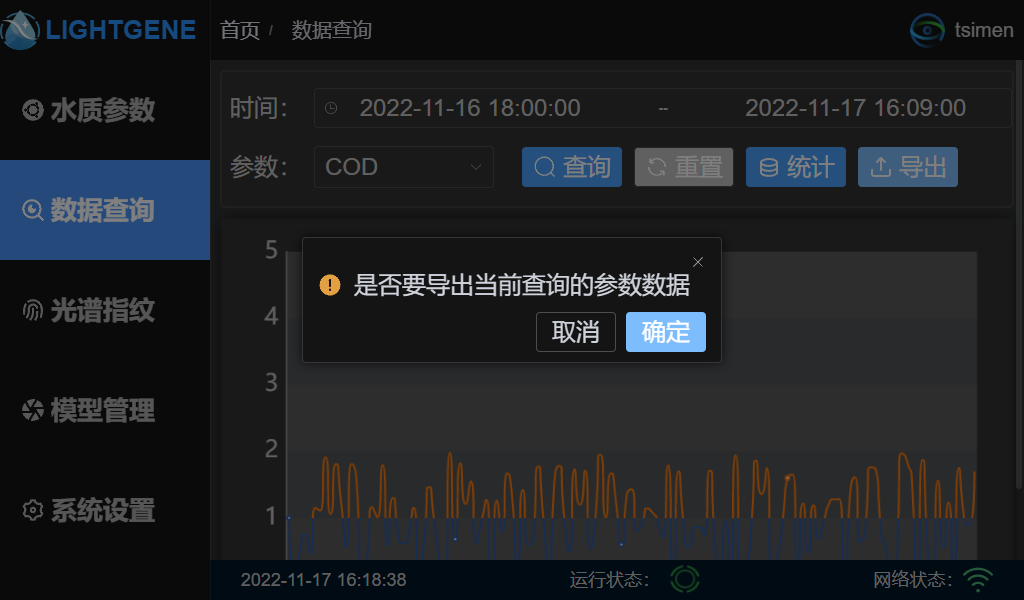

点击工具栏中的导出按钮,可以导出当前查询的参数数据。在弹出的对话框中点击确认,会自动下载当前查询数据的.csv表格。导出表格内容包含参数名称、参数测量值、浓度单位以及测量时间。

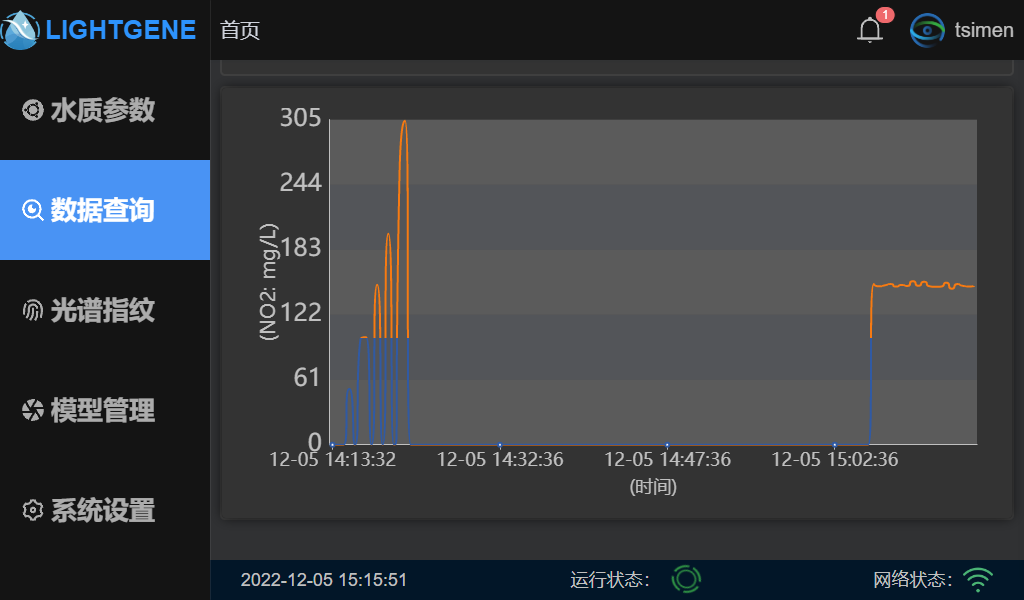

历史数据可视化图表

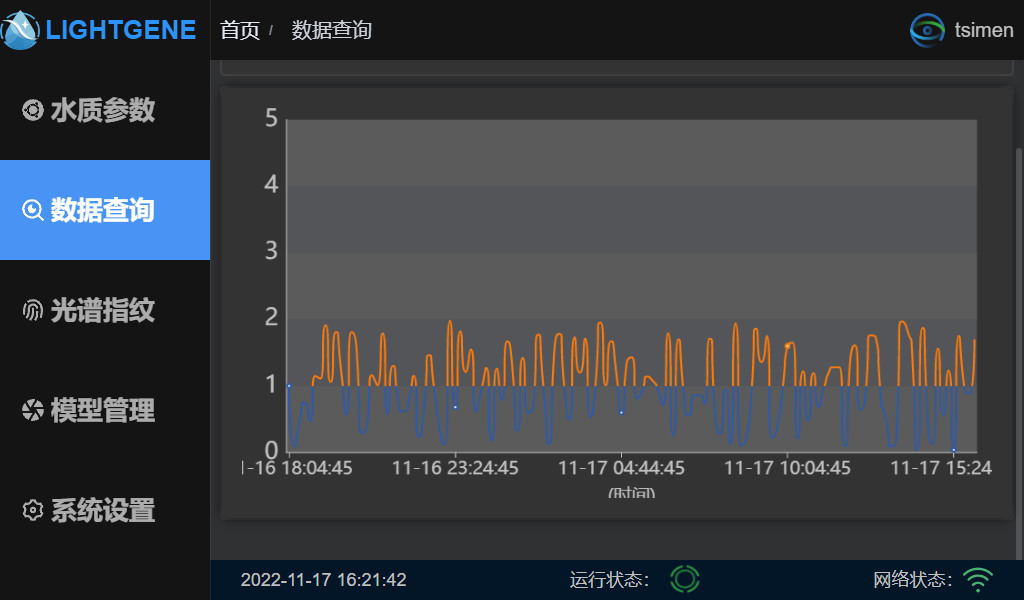

工具栏下方的数据可视化面板显示了当前查询数据的历史浓度折线图,将鼠标置于折线图区域,滑动鼠标滚轮(或用两指在屏幕上滑动)可放大和缩小折线图中横坐标的时间间隔。点击折线图中的数据点,可查看数据采集的具体时间以及准确浓度值。可视化面板上的浓度折线图每30分钟更新一次。
光谱指纹页面
模型管理页面
模型管理登录

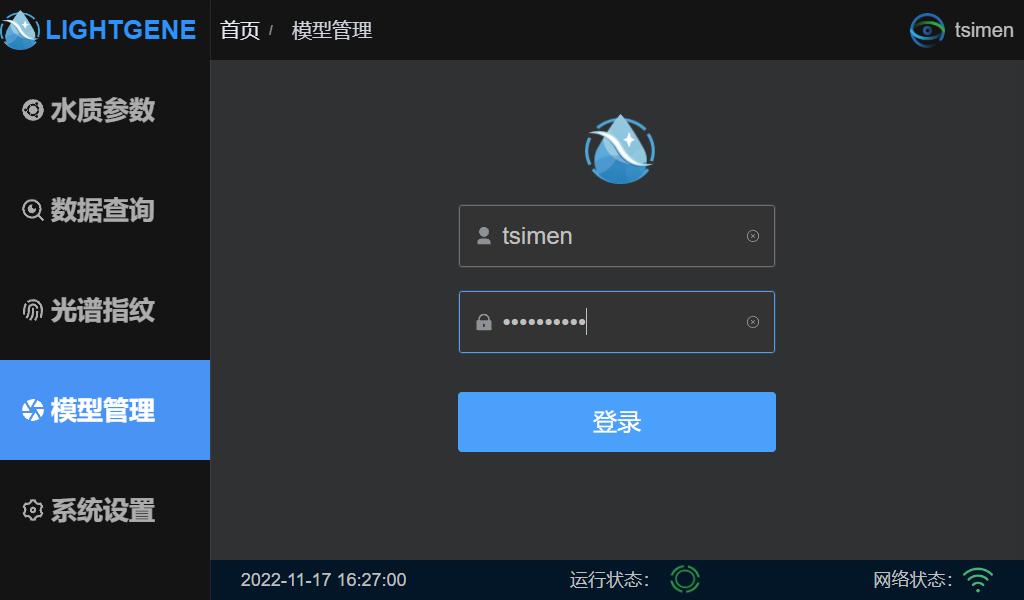

模型管理界面需要管理员账号密码登录。
- 账号: tsimen
- 密码: tsimen@123

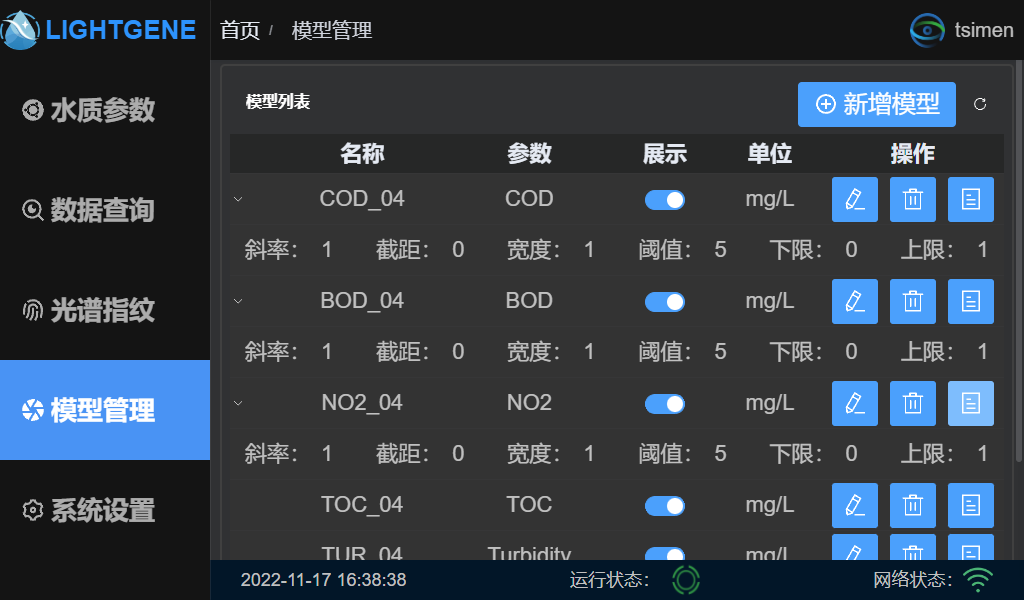

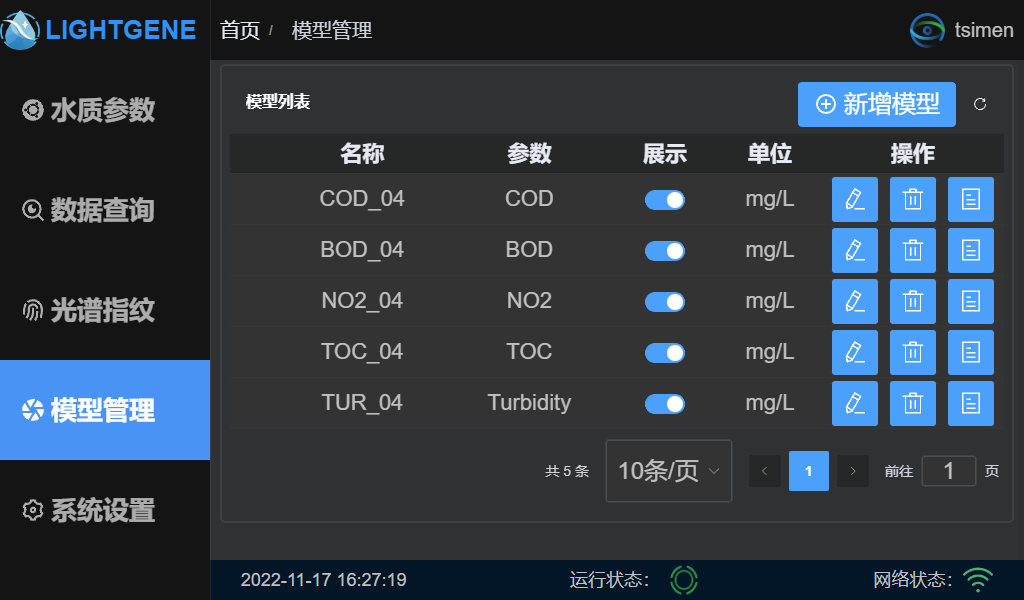

登陆后会展示现有的模型列表
新增模型

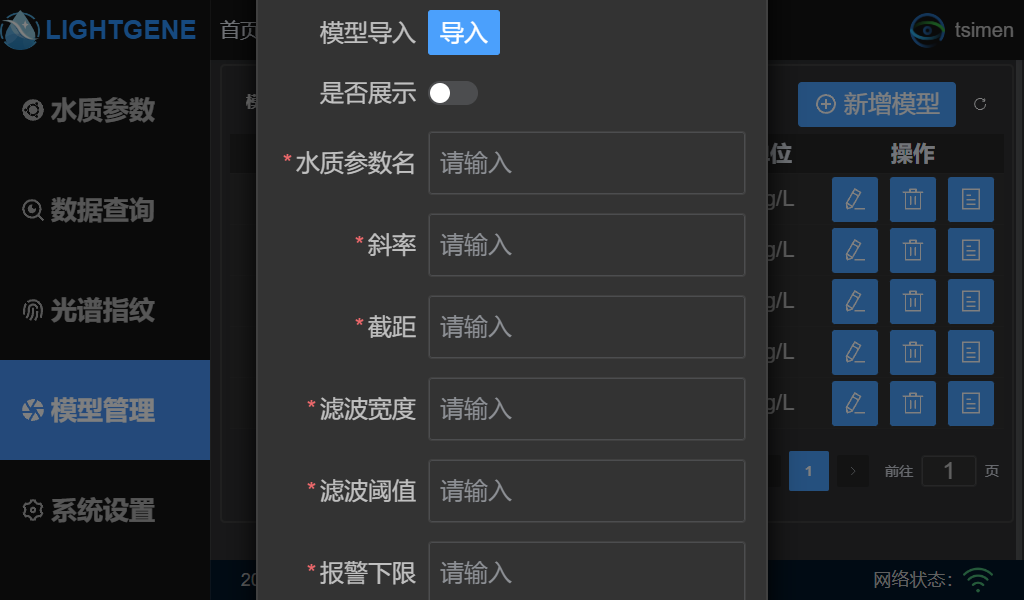

点击模型列表右上方的新增模型按钮,会弹出模型信息新增窗口。点击导入按钮,从本地导入已经建立好的模型文件。选择是否展示该水质参数,并填写水质参数名等信息。其中斜率与截距为模型转移校正的斜率项与截距项。

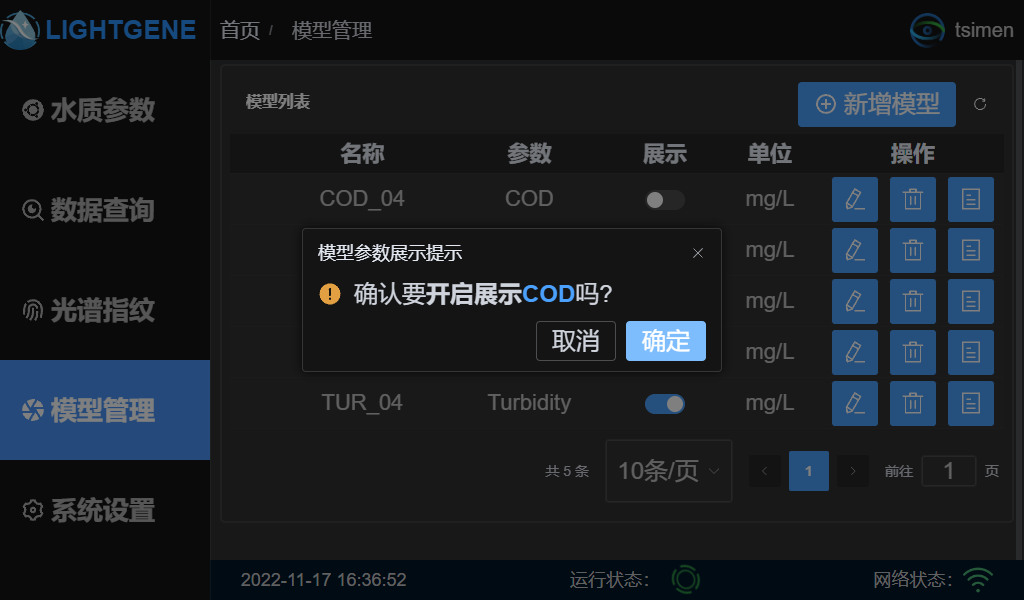

模型展示
点击模型列表每行中的展示按钮,可以改变对应水质参数的展示状态。在展示状态下点击该按钮,会弹出提示窗口询问是否关闭展示,点击确定则该模型对应的水质参数数据将不会被展示在“水质参数”页面,也不能够在“数据查询”页面中查询。
模型编辑

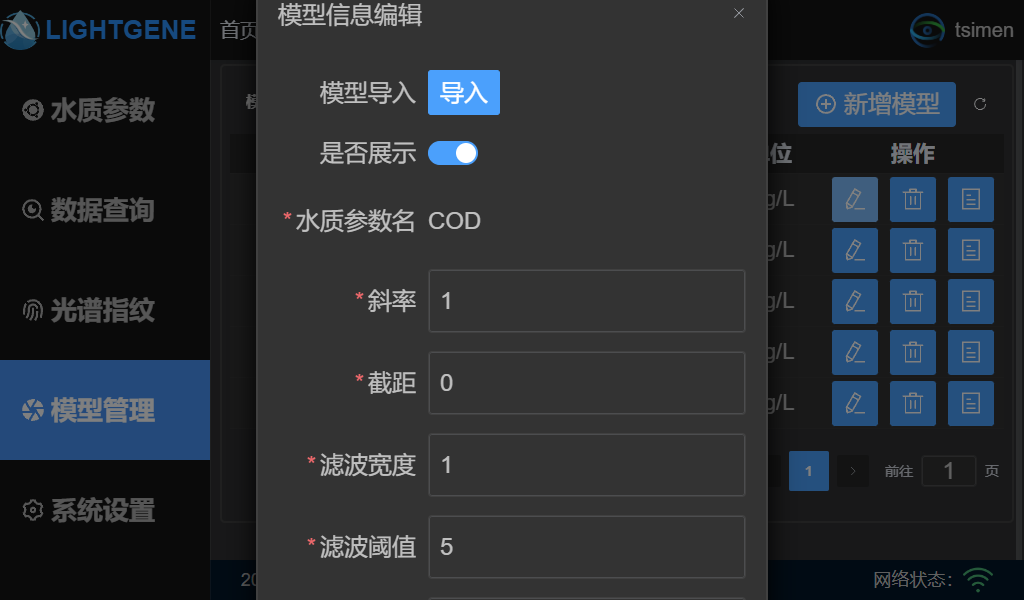

点击铅笔按钮弹出模型信息编辑窗口,用于编辑修改已存在的模型,模型对应的水质参数名不可更改。
模型详情和删除
点击模型行右侧的笔记本按钮,模型行下一行会显示模型具体信息,包括斜率、截距、滤波宽度、滤波阈值,设定的浓度下限和浓度上限。点击垃圾桶按钮即可删除模型。
系统设置页面
系统设置登录

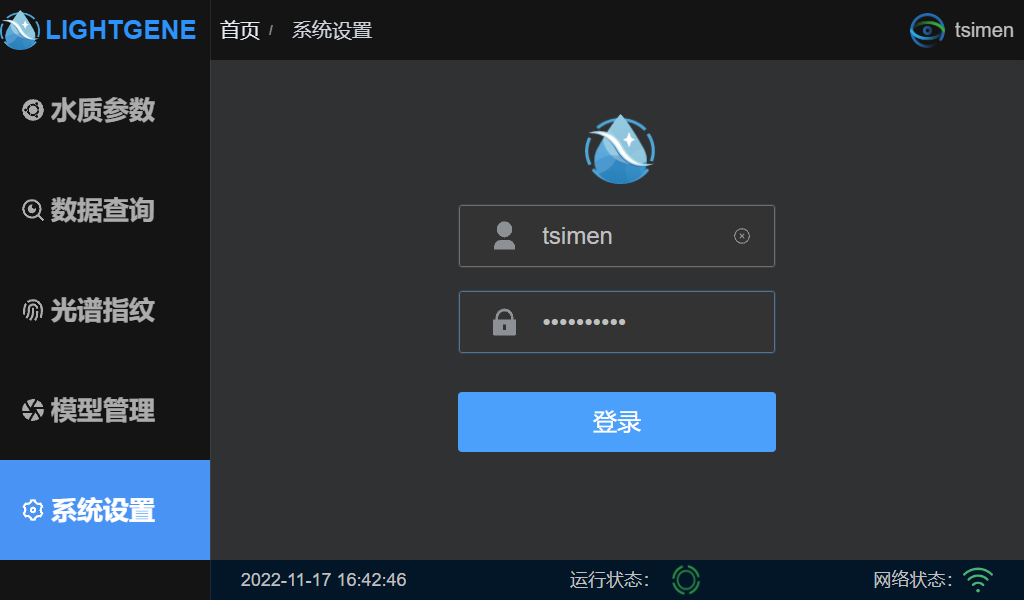

系统设置界面需要管理员账号密码登录。
- 账号: tsimen
- 密码: tsimen@123

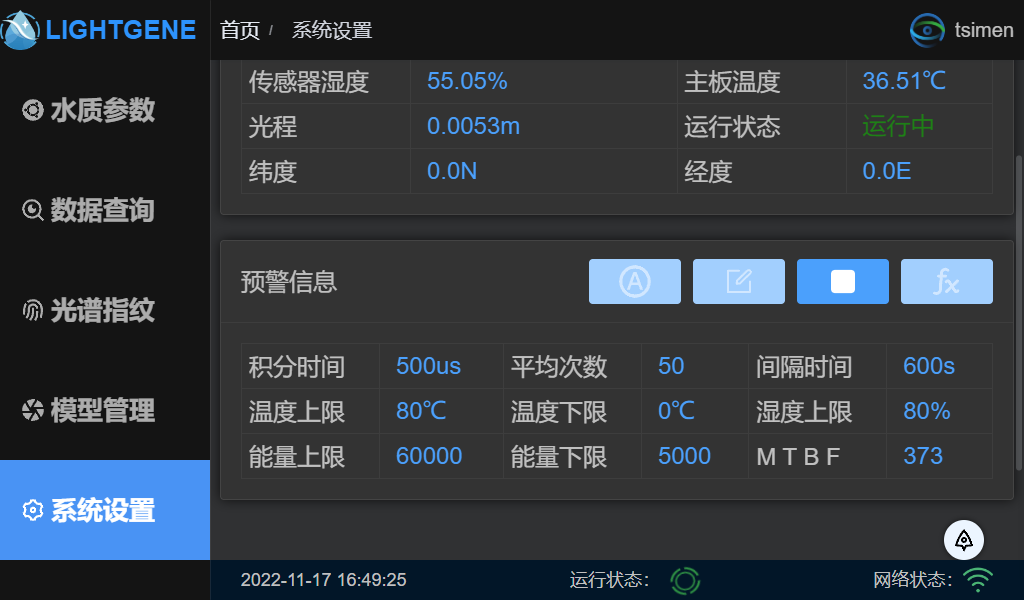

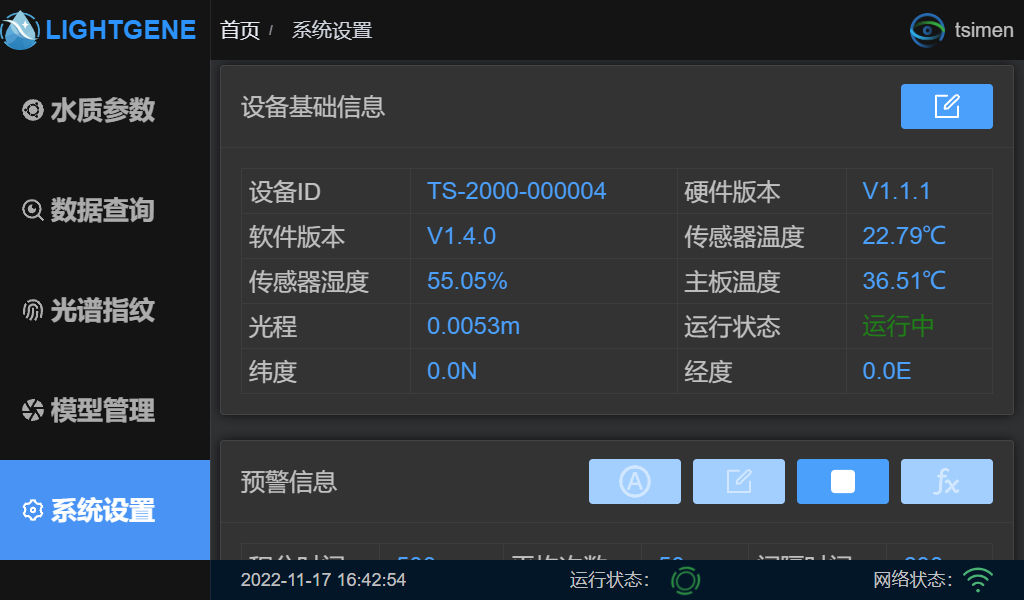

登陆后会展示设备基础信息与预警信息
设备基础信息

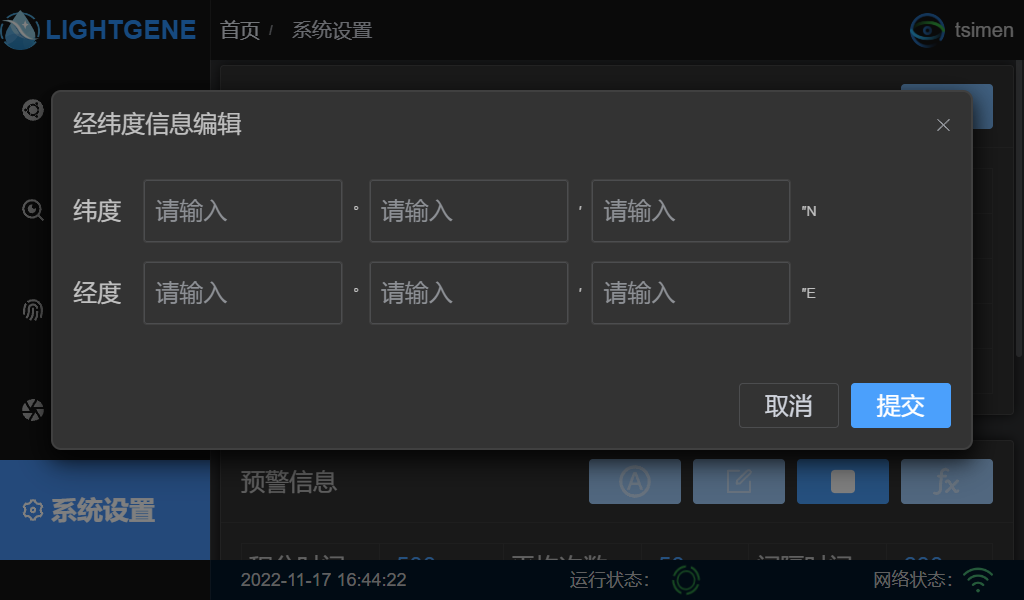

点击设备基础信息面板右侧的编辑按钮,在设备安装时手动输入设备的经纬度并提交。

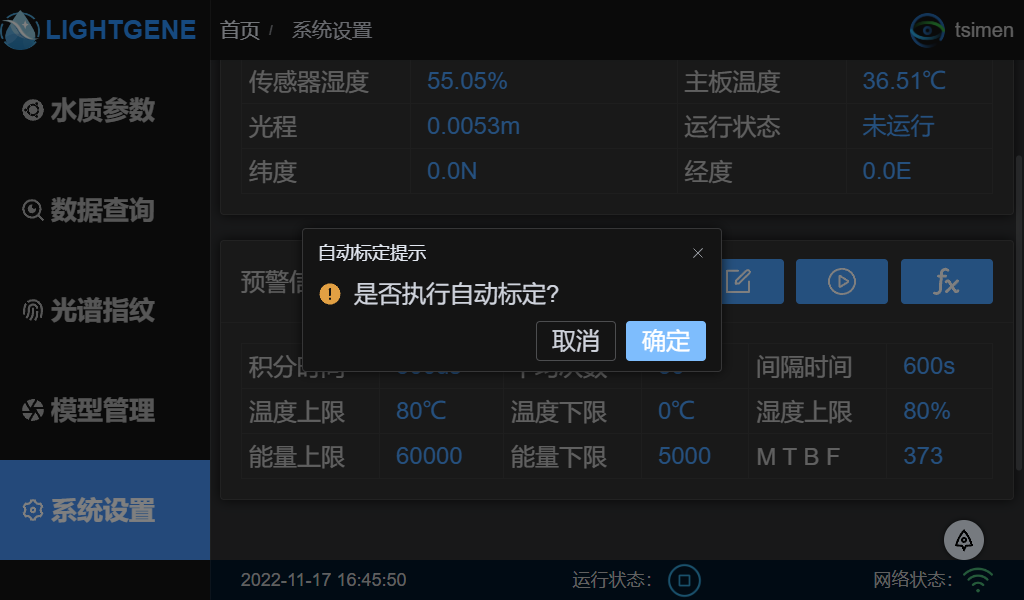

自动标定
点击预警信息面板A字按钮,即可进行自动标定,根据提示进行进一步的操作

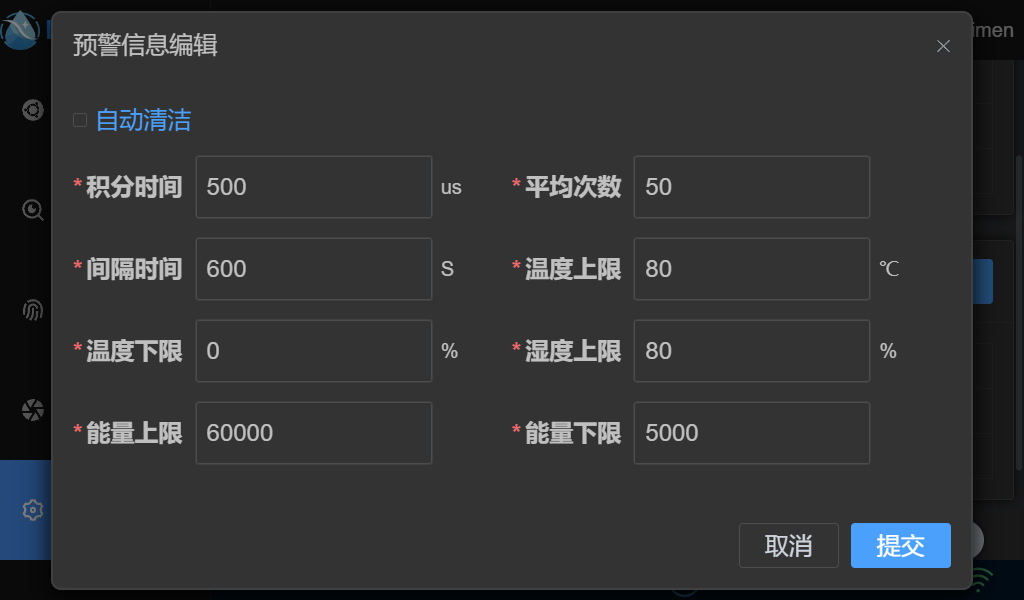

预警信息编辑
点击预警信息面板编辑按钮,在弹窗中进行基本的系统设置。
设备运行
点击预警信息面板运行按钮,即可运行设备。

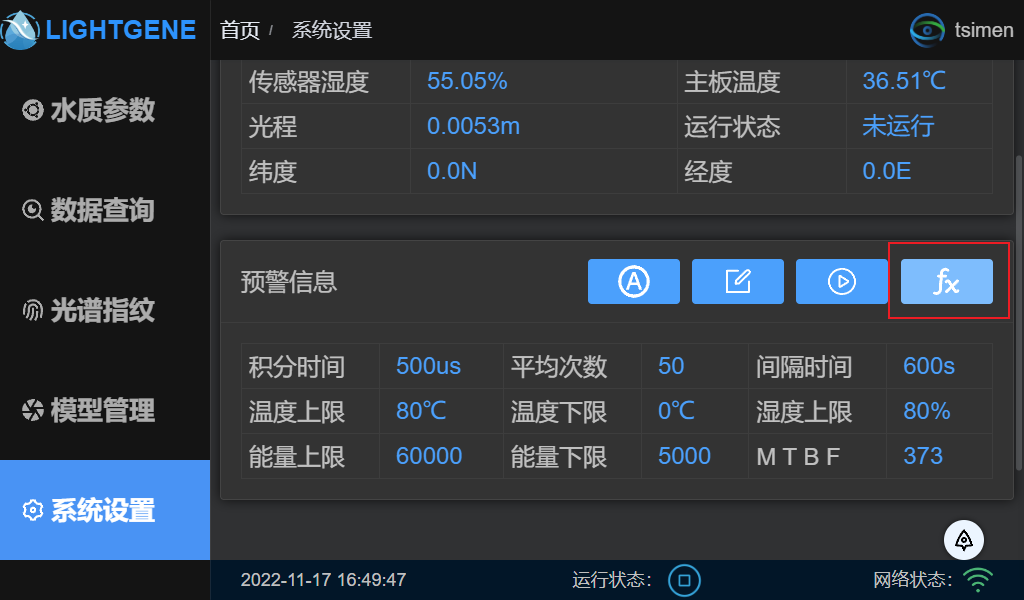

手动标定
点击预警信息面板的最右侧按钮,即可从本地上传标定系数文件进行手动标定。
